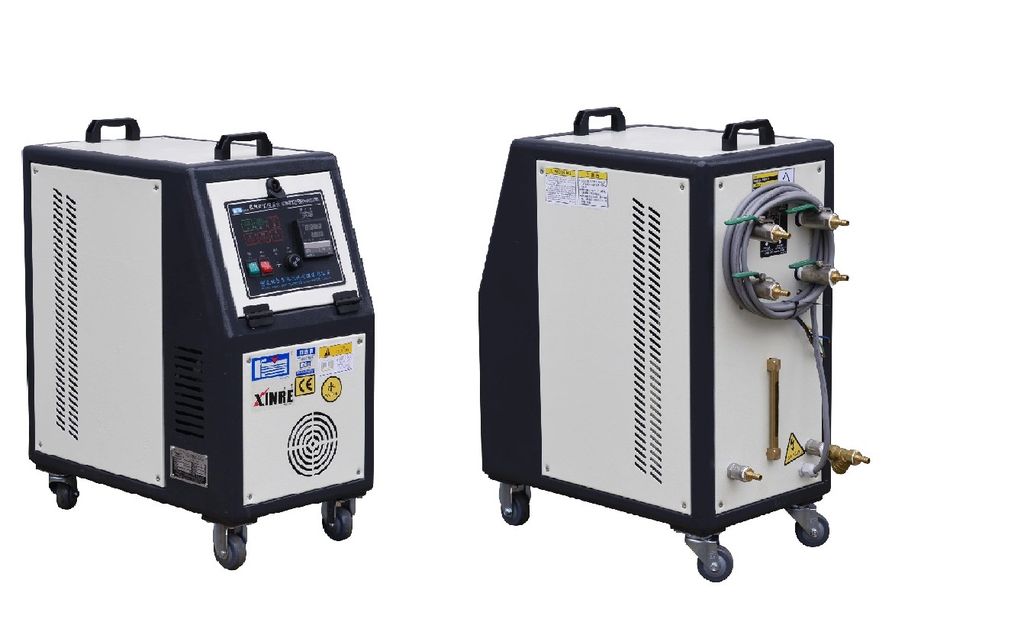

Термостат для пресс-форм

Чиллер и термостат выполняют разные функции

Чиллер отводит тепло и обеспечивает холодоноситель нужной температуры. Термостат поддерживает температуру технологического контура с помощью нагрева и регулируемого охлаждения. Наличие одного устройства не всегда исключает другое.

Расчёт по расходу и перепаду температур

Для воды при обычных рабочих условиях тепловая нагрузка Q ≈ 1,163 × G × ΔT, где Q — кВт, G — м³/ч, ΔT — °C. Это расчёт нагрузки контура, а не электрического потребления компрессора. Для водогликолевой смеси учитываем её теплоёмкость, плотность и вязкость.

Как рассчитать охлаждение

Для подбора нужны тепловая нагрузка, требуемая температура подачи и обратки, расход и доступный напор. Холодопроизводительность сверяют при фактических температурах теплоносителя и окружающей среды. Электрическая мощность компрессора не равна мощности охлаждения. Для воздушного чиллера предусматривают отвод нагретого воздуха; для водяного — внешний контур охлаждения конденсатора.

Контуры и теплоноситель

У термостата проверяем воду или масло, температурный диапазон, насосную характеристику и способ отвода тепла. Максимальный расход и максимальный напор насоса не являются одной рабочей точкой. Сопротивление каналов формы, шлангов и распределителей учитываем вместе. Двухконтурное исполнение выбирают, когда нужны независимые температурные зоны, а не только больше подключений.

Термостатирование отличается от производства холода

Термостат поддерживает заданную температуру циркулирующего теплоносителя, используя нагрев и предусмотренное исполнением охлаждение. Он не обязательно заменяет чиллер: для отвода тепла ему может требоваться внешняя охлаждающая вода. При подборе определяем диапазон рабочих температур, тепловую нагрузку формы, используемую среду и требуемую скорость выхода на режим. Мощность нагревателя характеризует только часть задачи. Для устойчивого процесса важны также расход через форму, точность измерения и согласование системы регулирования.

Согласование воды, масла и подключений

Водяные и масляные исполнения различаются требованиями к насосу, уплотнениям и процедурам запуска. Температурный предел нельзя оценивать отдельно от давления и состояния теплоносителя. Проверяем присоединения, длину трассы и допустимые параметры шлангов. Для двухконтурной системы отдельно задают температуры и нагрузки каждой зоны, а также необходимость независимого управления. До заказа согласуем способ охлаждения и качество внешней воды. Наличие защиты и дополнительных функций подтверждаем по комплектации выбранной модели.
