Горизонтальный сервогидравлический термопластавтомат с усилием смыкания 10000 кН для литья изделий из термопластичных полимеров.
Цена по запросу
Наличие и срок поставки уточним для согласованной комплектации.
Для NHTX 1000 усилие смыкания составляет 10000 кН, расстояние между колоннами — 1080 × 1080 мм. Доступны исполнения узла впрыска A / B / C / D; максимальная масса впрыска PS составляет 4440 г для варианта D. Подбор выполняем по изделию, материалу, установочным размерам и циклу.
Мы поставляем термопластавтоматы New Haitai серии NHTX для производства изделий из термопластичных полимеров методом литья под давлением. Оборудование оснащается гидравлическим приводом с сервосистемой управления и коленно-рычажным механизмом смыкания пресс-формы.
Конструкция предусматривает управление параметрами цикла, контроль положения механизмов и регулировку режимов впрыска. NHTX 1000 подходит для задач, соответствующих усилию смыкания, возможностям узла впрыска и установочным размерам формы. Окончательную конфигурацию мы подбираем по изделию, материалу и оснастке.
Выберите исполнение для сводки и запроса ТКП. Все четыре варианта остаются видимыми в таблице.
| Параметр | A | B | C | D |
|---|---|---|---|---|
| Диаметр шнека, мм | 90 | 100 | 110 | 115 |
| Отношение L/D | 25,5 | 23 | 20,9 | 20 |
| Теоретический объём впрыска, см³ | 2988 | 3689 | 4464 | 4879 |
| Масса впрыска PS, г | 2719 | 3356 | 4062 | 4440 |
| Скорость впрыска, г/с | 590 | 729 | 880 | 960 |
| Давление впрыска, МПа | 216 | 176 | 146 | 133 |
| Скорость вращения шнека, об/мин | 100 | |||
Масса впрыска указана для полистирола (PS). Фактическая допустимая масса отливки зависит от полимера и технологических условий. Учитываем все изделия за цикл и литниковую систему. Максимальные значения разных исполнений нельзя объединять в одну конфигурацию.
Сравните исполнения узла впрыска и проверьте параметры смыкания, подключения и размещения станка.
| Параметр | A | B | C | D |
|---|---|---|---|---|
| Диаметр шнека, мм | 90 | 100 | 110 | 115 |
| Отношение L/D | 25,5 | 23 | 20,9 | 20 |
| Теоретический объём впрыска, см³ | 2988 | 3689 | 4464 | 4879 |
| Масса впрыска PS, г | 2719 | 3356 | 4062 | 4440 |
| Скорость впрыска, г/с | 590 | 729 | 880 | 960 |
| Давление впрыска, МПа | 216 | 176 | 146 | 133 |
| Скорость вращения шнека, об/мин | 100 | |||
| Параметр | Значение |
|---|---|
| Усилие смыкания | 10000 кН |
| Максимальный ход раскрытия | 1120 мм |
| Расстояние между колоннами | 1080 × 1080 мм |
| Максимальная высота пресс-формы | 1100 мм |
| Минимальная высота пресс-формы | 400 мм |
| Ход выталкивателя | 325 мм |
| Усилие выталкивателя | 210 кН |
| Параметр | Значение |
|---|---|
| Максимальное давление гидросистемы | 16 МПа |
| Мощность серводвигателей | 38,8 + 38,8 кВт |
| Мощность нагревателей | 63,9 кВт |
| Габариты Д × Ш × В | 12,1 × 2,51 × 2,95 м |
| Объём бака гидросистемы | 1700 л |
| Масса станка | 42 т |
Для проверки совместимости пресс-формы необходимо учитывать расстояние между колоннами, толщину пресс-формы, установочные размеры плит, ход раскрытия и параметры выталкивания.

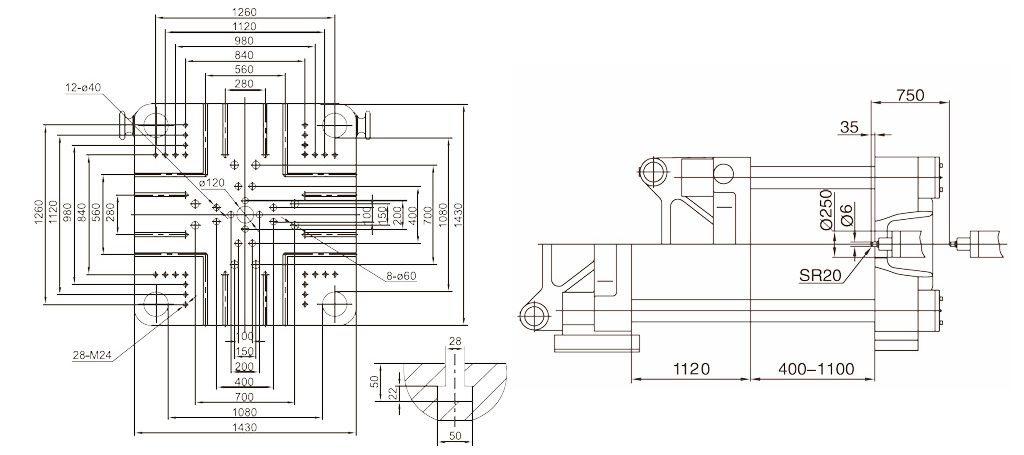

На листе показаны установочные размеры плит. Дополнительный габаритный чертёж запросим для согласованного исполнения; чертёж другой модели не заменяет документацию этой машины.
Проверить совместимость пресс-формы ↗Пятиточечный двусторонний коленно-рычажный механизм передаёт усилие на подвижную плиту. При подборе мы проверяем размеры формы, её высоту, раскрытие и условия извлечения изделия.
Шнековый узел выполняет пластикацию и дозирование расплава с последующим впрыском в форму. Исполнение A / B / C / D выбираем по материалу, объёму отливки и требуемому давлению.
Контроллер управляет технологическим циклом, перемещениями узлов и температурными зонами. Мы согласуем исполнение контроллера и необходимые функции в предложении на станок.
Сервопривод насосной группы обеспечивает гидравлическую мощность для движений машины. Фильтрация и охлаждение масла поддерживают рабочие условия гидросистемы.
Ниже — состав описанного базового исполнения NHTX. Комплектацию конкретного NHTX 1000, контроллер, подключения и принадлежности согласуем в коммерческом предложении.
Робот, сушилка, загрузчик, чиллер, термостат, гидрознаки и другие дополнительные устройства не включаются автоматически. Необходимые опции и интерфейсы фиксируем отдельно.
Мы проверяем изделие, форму и технологию совместно. Одной массы детали недостаточно для заключения о совместимости.
Площадь проекции изделий и литников, давление в полости, число гнёзд.
Масса всех изделий за цикл и литников; марка, наполнение и свойства материала.
Объём дозы, давление впрыска, пластикация и исполнение A / B / C.
Габариты, высота, масса, колонны, плиты, крепление и сопряжение сопла.
Достаточность хода, усилия и рабочего пространства для снятия изделия.
Требуемый цикл, охлаждение, подготовка сырья и организация съёма.
Мы организуем поставку термопластавтоматов по России с согласованием комплектации, логистики и технического сопровождения. В зависимости от договора поставка может включать:
Стоимость, срок, порядок оплаты, объём работ и гарантийные условия закрепляем в предложении и договоре. До поставки согласуем готовность площадки, электропитание, охлаждение и маршруты перемещения оборудования.
Нажмите на снимок, чтобы рассмотреть оригинал.
Подбираем дополнительное оборудование отдельно от базовой комплектации станка.
Исполнения A / B / C / D отличаются диаметром шнека, отношением L/D, объёмом и массой впрыска для PS, скоростью и давлением впрыска. Для NHTX 1000 доступны диаметры 90 / 100 / 110 / 115 мм. Выбираем исполнение по материалу, дозе и требованиям к заполнению формы; параметры разных колонок не объединяем.
Расстояние между колоннами — 1080 × 1080 мм, высота формы — от 400 до 1100 мм. Дополнительно проверяем крепление на плитах, раскрытие, центровку, сопряжение сопла и выталкивание. По одному наружному габариту заключение не делаем.
Значения 2719 / 3356 / 4062 / 4440 г относятся к полистиролу и соответствуют вариантам A / B / C / D. Для другого полимера учитываем свойства материала, объём дозы и технологические условия. Масса отливки включает все изделия за цикл и литниковую систему; максимальная паспортная масса не равна допустимой массе любой детали.
Да, состав поставки согласуем отдельно. Сушилка, загрузчик, чиллер, термостат и робот не включаются в базовую комплектацию автоматически. При использовании вашей периферии проверяем её параметры и подключения.
Нужны материал, чертёж или модель изделия, масса отливки с литниками, число гнёзд и требуемый цикл. Для готовой формы — установочные размеры, высота, масса, выталкивание и подключения. Укажите выбранный вариант A / B / C / D, город поставки и требуемый объём пусконаладки.
Мы организуем поставку по России. Маршрут, разгрузку, внутризаводское перемещение, таможенное оформление и распределение ответственности фиксируем в предложении и договоре. Цена и срок зависят от комплектации и условий поставки.
До прибытия оборудования согласуем готовность площадки, электропитание и охлаждение. Объём монтажа, запуска, настройки, проверки на вашей форме и обучения персонала определяем договором. Для испытаний заранее готовят оснастку, сырьё и критерии приёмки.
Укажите требования к оборудованию или направьте техническое задание. Мы подготовим предложение с согласованной конфигурацией, стоимостью и условиями поставки.
