СОВМЕСТИМОСТЬ

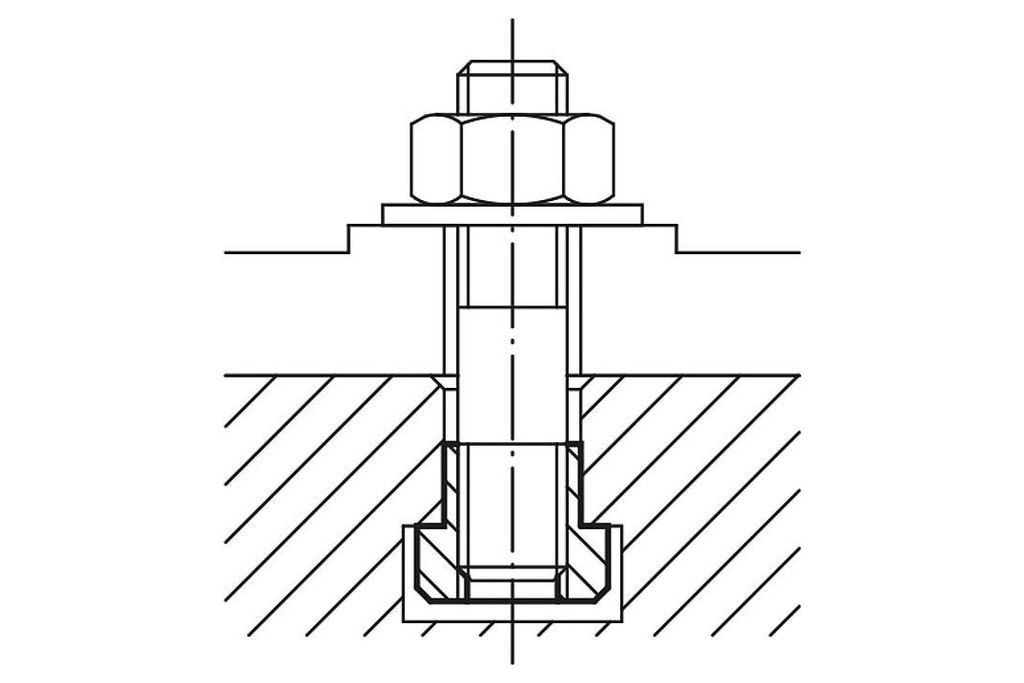

Крепёжный узел
Гайка опирается в расширенной части Т-паза и служит ответной резьбой для шпильки. Перед заказом измеряют внутренний профиль паза, чтобы исключить заклинивание и неполное опирание.
Все исходные данные для подбора ↗
ПОЛИМЕРМАКС / КРЕПЁЖ / Т-ГАЙКИ
Запросить цену и условия поставки ↗

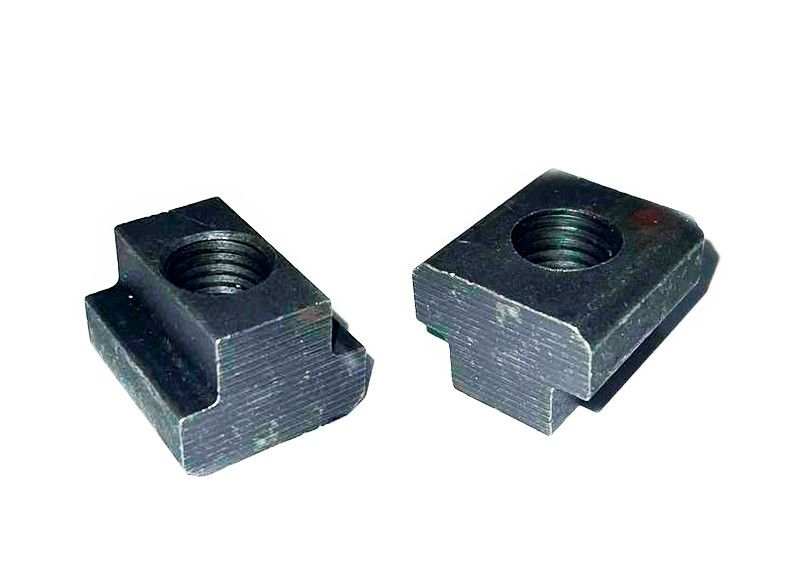

Гайки для Т-образных пазов плит ТПА
Т-образные гайки служат резьбовой опорой шпильки при креплении пресс-формы через паз плиты ТПА. Проверяем полный профиль паза и размеры гайки, а не только резьбу.
DIN 508Стандарт заявленного исполнения
18 / 22 / 28 ммНоминальные пазы ассортимента
M16 / M20 / M24Резьбовые группы
По чертежуПроверка фактического Т-паза
Стоимость, наличие, исполнение и поставка по России уточняются в коммерческом предложении.
01 / ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики и исполнение
| Исполнение 1 | M16 × 18 × 30; для паза номиналом 18 мм |
|---|---|
| Исполнение 2 | M20 × 22 × 38; для паза номиналом 22 мм |
| Исполнение 3 | M24 × 28 × 47; для паза номиналом 28 мм |
| Стандарт | DIN 508 — по исходной номенклатуре; конкретное исполнение подтверждаем |
| Материал и класс | Закалённая сталь, заявленный класс 10; подтверждаем спецификацией партии |
| Критические размеры | Горловина и нижняя ширина Т-паза, глубина, высота и ширина гайки, резьба шпильки |
Параметры номенклатуры не заменяют рабочий чертёж и расчёт крепления. До заказа подтверждаем фактические размеры и исполнение.
02 / ПРИМЕНЕНИЕ
Что проверить перед установкой
ДО ЗАКАЗА
Информация для «Полимермакс»
Пришлите модель ТПА, фото или чертёж плиты, размеры Т-пазов либо резьбовых отверстий, высоту фланца пресс-формы, количество и фото заменяемого крепежа.
Подготовить запрос ↗Проверка безопасности. Обозначение «для паза 18/22/28 мм» не гарантирует посадку в нестандартный паз плиты. Использование неподходящей Т-гайки опасно; требуется контроль геометрии и состояния посадочных поверхностей. Монтаж выполняет квалифицированный персонал. При изменении формы или крепежа схема фиксации проверяется повторно.
← Все прихваты и комплектующие
Начнём с вашей задачи
Подберём крепёж
под вашу пресс-форму
Укажите размеры плиты ТПА, крепёжного паза или отверстия, фланца формы и нужное количество. Уточним совместимость, стоимость и срок поставки.
