Твердотельное реле

Назначение в температурной зоне

Реле включает и выключает питание нагревателя по сигналу регулятора. Оно не измеряет температуру и не заменяет температурный контроллер. При замене различают управляющую и силовую цепи, тип коммутируемого тока и способ переключения. Маркировку корпуса сопоставляем с электрической схемой станка.

Исходные параметры карточки

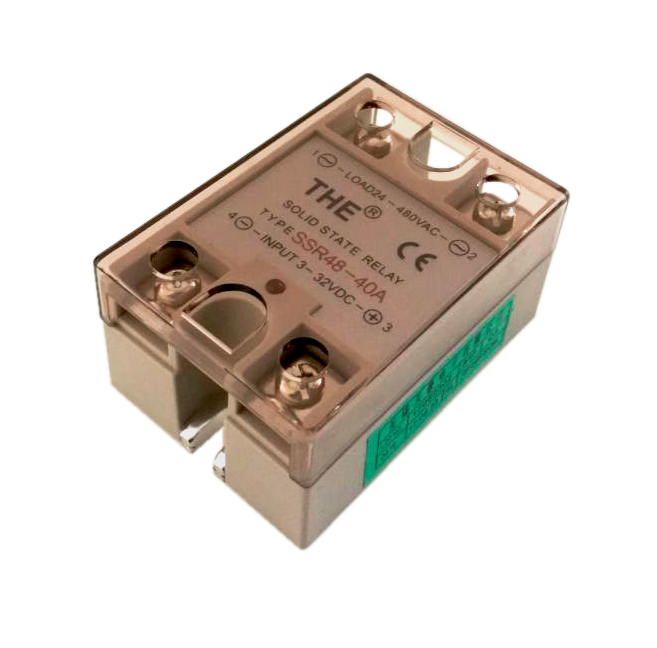

В действующем каталоге приведены: номинальный ток 40 А, коммутируемое напряжение 24–480 В AC и управляющее напряжение 3–32 В DC. Эти диапазоны относятся к описанному исполнению и требуют сверки с маркировкой поставляемого реле. Номинальный ток не означает допустимую непрерывную нагрузку при любой температуре шкафа.

Радиатор и защита

Потери в силовом элементе выделяются в виде тепла. Проверяем требуемый радиатор, условия вентиляции, контакт с теплоотводом и снижение допустимого тока с температурой. Защиту от короткого замыкания и аварийного перегрева подбираем по документации оборудования. Наличие светового индикатора входного сигнала не подтверждает исправность силового выхода.

Что сообщить при заказе

Пришлите фото маркировки, электрическую схему зоны и сведения о мощности нагревателя. Укажите тип напряжения нагрузки, управляющий сигнал и существующее охлаждение реле. После замены проверяем отключение нагрева, работу регулирования и независимой защиты от перегрева по регламенту станка.
