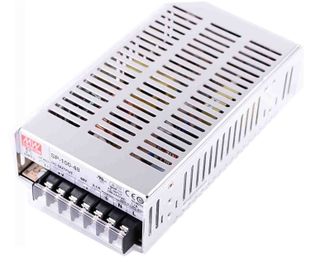

Блок питания SP-100-48
Импульсный AC/DC-блок питания SP-100-48: стабилизированный выход 48 В постоянного тока, до 2,1 А, номинально 100,8 Вт. Применяется для питания совместимых цепей оборудования.
Блок питания SP-100-48
Импульсный AC/DC-блок питания SP-100-48: стабилизированный выход 48 В постоянного тока, до 2,1 А, номинально 100,8 Вт. Применяется для питания совместимых цепей оборудования.
Запросить цену и условия поставки ↗Стоимость, комплектацию, гарантию и сроки поставки укажем в коммерческом предложении.
Технические характеристики
| Выход: | |
| Напряжение постоянного тока | 48V |
| Номинальный ток | 2.1A |
| Диапазон тока | 0-2.1A |
| Номинальная мощность | 100.8W |
| Уровень шума на выходе | 250mVp-p |
| Диапазон регулировки напряжения | 45.6-52.8V |
| Допустимое отклонение напряжения | ±1.0% |
| Нестабильность выходного напряжения по сети | ±0.5% |
| Нестабильность по нагрузке | ±0.5% |
| Время установки, время нарастания | 600ms, 30ms at full load |
| Время удержания | 20ms at full load |
| Вход: | |
| Диапазон входных напряжений | 85-264VAC 120-370VDC |
| Диапазон частот | 47 - 63Hz |
| КПД | 84% |
| Переменный ток | 1.7A/115VAC 0.8A/230VAC |
| Выдерживаемое напряжение | l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
| Пусковой ток | COLD START 35A/230VAC |
| Коррекция коэффициента мощности | PF>0.93/230VAC PF>0.97/115VAC at full load |
| Защита: | |
| Защита от перенапряжения | 52.8 - 64.8V / Protection type: Shut down o/p voltage, re-power on to recover |
| Защита от перегрузки | 105- 150% rated |
Значения таблицы перенесены из действующего каталога. Актуальность исполнения и характеристики конкретной поставки необходимо согласовать в спецификации.
Электрическое назначение
SP-100-48 преобразует сетевое переменное напряжение в стабилизированные 48 В постоянного тока. Паспортный ток — 2,1 А, суммарная номинальная мощность — 100,8 Вт. Это источник питания электронных или исполнительных цепей, но не универсальный блок для любой панели ТПА.
Что проверить перед заменой
Сверьте напряжение нагрузки 48 В, фактический рабочий ток с запасом, питание на входе, габариты и крепление, расположение клемм, заземление и условия охлаждения. Для SP-100-48 указан диапазон входа 85–264 В AC либо 120–370 В DC; соответствие конкретному экземпляру проверяется по шильдику.
Диагностика
Если выходное напряжение отсутствует или падает под нагрузкой, сначала исключают короткое замыкание и перегрузку внешней цепи. Подключать новый источник к неисправной проводке без проверки нельзя. Монтаж выполняют при снятом напряжении.
