Оптические датчики положения

Принцип обнаружения объекта

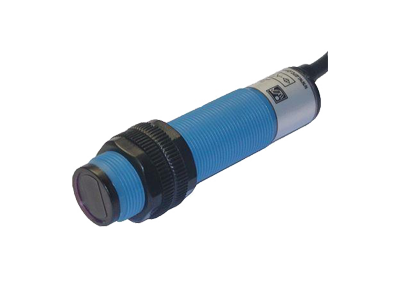

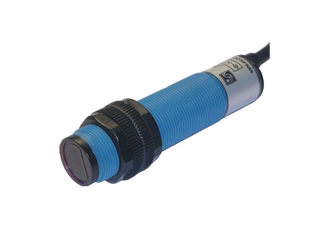

Оптический датчик определяет наличие или положение объекта по изменению светового потока. В зависимости от схемы он работает с отражением от объекта, отражателем либо отдельным приёмником. Эти исполнения нельзя считать взаимозаменяемыми по одному расстоянию срабатывания. Цвет, прозрачность, блеск и размеры детали влияют на устойчивость обнаружения, поэтому выбор проверяем на фактическом объекте и фоне.

Подключение и логика выхода

При замене необходимо согласовать PNP или NPN, нормально открытый либо нормально закрытый выход и рабочее напряжение. Различия в логике могут изменить поведение входа контроллера даже при правильной механической установке. Сопоставляем количество проводов, разъём, распиновку и допустимую нагрузку выхода. Индикатор на корпусе помогает наблюдать срабатывание, но не подтверждает прохождение сигнала до контроллера. Для точного подбора полезна схема входа и полная маркировка существующего датчика.

Монтаж и устойчивое срабатывание

Оптическую ось располагают так, чтобы датчик устойчиво различал объект и фон во всём рабочем цикле. Проверяем влияние внешнего освещения, отражений от соседних деталей, загрязнения линзы и смещения объекта. Для прозрачных или блестящих изделий может потребоваться специальное исполнение. Настройку чувствительности выполняют по инструкции с реальными образцами, а затем проверяем срабатывание при фактической скорости и всех допустимых положениях детали.

Что указать для подбора

Пришлите фотографию маркировки и установки, размеры корпуса и резьбы, тип подключения и описание объекта. Важно знать, какое состояние должен видеть контроллер при наличии и отсутствии объекта. Если существующий датчик срабатывает нестабильно, укажите условия появления ошибки: движение механизма, температура, загрязнение или смена материала. Это поможет отличить неподходящее исполнение от неисправности проводки или неправильной установки. Окончательную совместимость проверяем по электрической схеме и документации станка.
