Габариты
Внутренний диаметр D и ширина B в миллиметрах, размер стяжного зазора и доступное место вокруг цилиндра.
01 / МИКАНИТОВОЕ ИСПОЛНЕНИЕКОЛЬЦЕВЫЕ НАГРЕВАТЕЛИ / МИКАНИТ

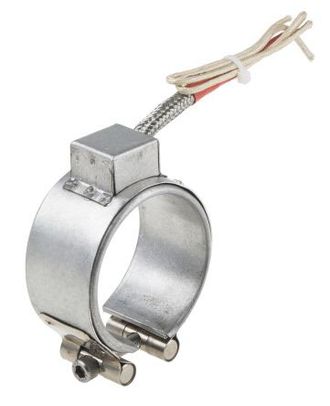

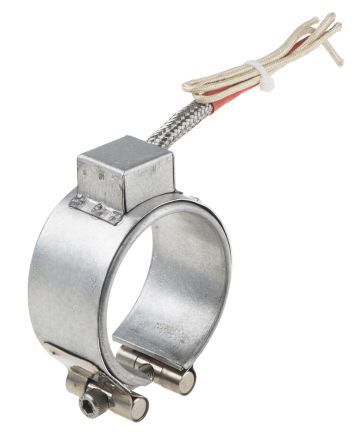

Миканитовые хомутовые нагреватели
Нагреватели цилиндра и сопла с электроизоляцией из миканита и металлическим корпусом. Передают тепло преимущественно через плотный контакт с поверхностью. Подбираем по размерам, нагрузке и способу подключения.
- Компактная конструкция для ограниченного монтажного пространства
- Один или несколько стяжных узлов — по исполнению
- Кабельные выводы или контактные клеммы
- Изготовление нестандартной геометрии — после проверки чертежа
Не задаём универсальную верхнюю температуру: она зависит от оболочки, изоляции, плотности мощности и условий теплоотвода.
КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ
Контактный нагрев без лишней толщины
Резистивный элемент изолируется миканитовыми пластинами и размещается в металлической оболочке. Хомут стягивается вокруг материального цилиндра. При точной посадке и чистой поверхности тепло передаётся через внутреннюю поверхность нагревателя в металл цилиндра.
Такие исполнения востребованы на термопластавтоматах, экструдерах, термопластификаторах, соплах и небольших технологических головках. Для высокотемпературных зон или иной тепловой нагрузки рассматриваем керамические нагреватели.
Критично: зазор, деформация оболочки и слабая затяжка ухудшают теплоотдачу. Увеличение электрической мощности не компенсирует плохую посадку.
ПРИМЕРЫ ИСПОЛНЕНИЙ
Распространённые сочетания размеров и мощности
Ниже приведены позиции из ранее представленной номенклатуры HotRing. Это примеры электрических и габаритных параметров, а не подтверждённые складские остатки или полный перечень возможных исполнений.
| Внутренний диаметр D, мм | Ширина B, мм | Мощность P, Вт | Напряжение U, В |
|---|---|---|---|
| 30 | 30 | 300 | 230 |
| 40 | 30 | 300 | 230 |
| 40 | 50 | 300 | 230 |
| 40 | 150 | 400 | 230 |
| 60 | 40 | 300 | 230 |
| 70 | 48 | 450 | 230 |
| 80 | 40 | 350 | 230 |
Действительная удельная мощность зависит от нерабочих зон и вырезов. Даже при совпадении D, B, U и P нужно проверить выводы, крепёж, положение термопары и монтажный зазор.
ПОДБОР И ЗАМЕНА01 02 03 04
Что укажите в техническом запросе
Электрика
Напряжение, мощность, количество цепей, тип и положение выводов, длина и защита провода.
Геометрия
Тип стяжки, отверстия под датчики, вырезы под элементы цилиндра, односекционная или разъёмная конструкция.
Условия
Модель оборудования, рабочая температура, количество, фото маркировки и старого нагревателя.
Перед заменой обесточьте оборудование. Не разгибайте неразъёмный миканитовый хомут сверх допуска. Монтаж, измерение сопротивления и проверку изоляции выполняет квалифицированный персонал.
Отправить размеры и запросить предложение ↗ВОПРОСЫ ПО ИЗДЕЛИЮ
На что обратить внимание
Подойдёт ли нагреватель с той же мощностью, но другой шириной?
Не обязательно. Изменится площадь нагрева, удельная мощность и распределение температуры по зоне цилиндра. Нужна проверка геометрии и режима.
Можно ли заменить выводной провод на другой тип?
Возможность зависит от температуры зоны, конструкции контактного узла и допустимой электрической нагрузки. Уточняем исполнение по фотографии и маркировке.
Когда выбирать керамический нагреватель?
При повышенной тепловой нагрузке, высокой температуре или необходимости конструктивной теплоизоляции. Решение принимаем после проверки места установки и требуемого режима.
АЛЬТЕРНАТИВА
Сравнить конструкцию ↗Керамические кольцевые нагреватели
Для иных температурных и монтажных условий.
Начнём с вашей задачи
Подберём нагреватель
для вашей машины
Укажите размеры, мощность, напряжение и способ подключения. По маркировке, фотографии или чертежу проверим возможность изготовления и согласуем цену.
