RDF — объёмное дозирование жидкого масла при сбросе давления. DJD — прогрессивная подача пластичной смазки. Это разные серии.

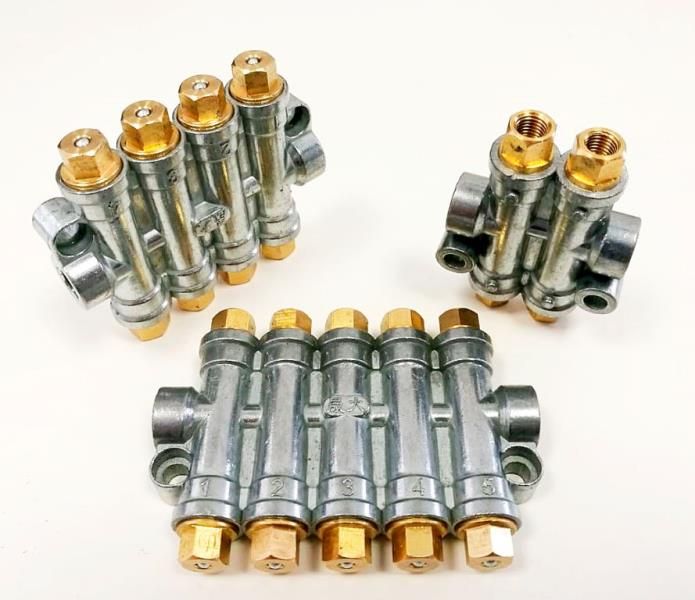

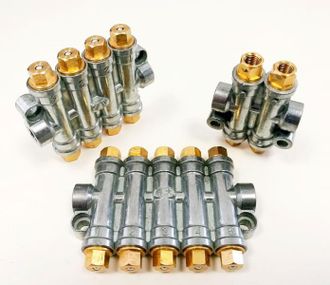

На фото — дозаторы типа RDF. Серия DJD имеет другое исполнение. Характеристики и комплектацию согласуем перед поставкой.
| RDF — схема работы | Объёмный дозатор для жидкого масла; подача при сбросе давления |
|---|---|
| RDF — рабочее давление | 1,8–2,5 МПа в описанных исполнениях |
| RDF — число выходов | 2, 3 или 5; доза зависит от исполнения |
| DJD — схема работы | Прогрессивный дозатор пластичной смазки |
| DJD — рабочее давление | Не менее 1,7 МПа в описанных исполнениях |
| DJD — число выходов | 2 или 3; доза зависит от исполнения |
Объём дозы — вариант исполнения, а не суммарная производительность блока. Перед заказом сопоставляем обозначение, схему и маркировку установленного узла.
При наборе давления масло накапливается в дозирующих камерах, после сброса давления отмеренный объём подаётся в точки смазки. Насос должен работать периодически и иметь функцию разгрузки магистрали.
Предназначен для дозирования пластичной смазки в прогрессивной системе. Для насоса предусмотрено разгружение линии; параметр рабочего давления и применяемая смазка должны соответствовать выбранной модели.
| Модель | Смазка | Выходов | Длина L | Размер A1 | Размер A2 |
|---|---|---|---|---|---|
| RDF2 | Жидкое масло | 2 | 54 мм | 41 мм | 40 мм |
| RDF3 | Жидкое масло | 3 | 70 мм | 57 мм | 56 мм |
| RDF5 | Жидкое масло | 5 | 102 мм | 89 мм | 88 мм |
| DJD-2 | Пластичная | 2 | 75 мм | — | — |
| DJD-3 | Пластичная | 3 | 93 мм | — | — |
Размеры L, A1 и A2 — обозначения на чертеже RDF. Для DJD приведена длина L; остальные монтажные размеры проверяются по чертежу выбранного исполнения. Данные требуют подтверждения актуальной спецификацией поставки.
Мы сопоставим данные с возможными исполнениями и согласуем технические параметры перед выставлением счёта.
RDF предназначен для жидкого масла и выдаёт заданные порции при сбросе давления после работы насоса. DJD указан для пластичной смазки и использует прогрессивный принцип распределения.
Только после расчёта доз на каждую точку, проверки давления, подключения магистралей и совместимости со станцией. Неиспользуемый выход нельзя просто заглушить без указаний изготовителя.
Укажите тип оборудования, модель или фото узла, марку масла либо класс пластичной смазки, число точек и известные характеристики. Подберём компоненты и предложим условия поставки.
