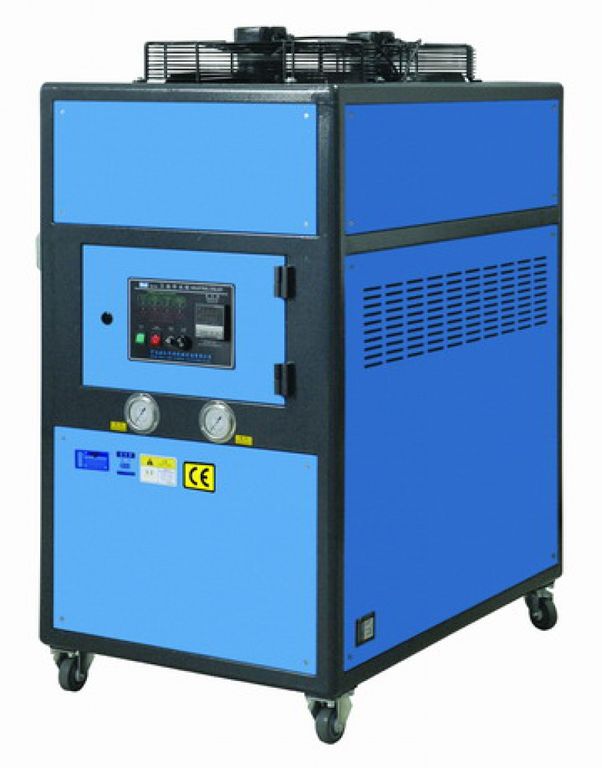

Чиллер для термопластавтомата

Чиллер и термостат выполняют разные функции

Чиллер отводит тепло и обеспечивает холодоноситель нужной температуры. Термостат поддерживает температуру технологического контура с помощью нагрева и регулируемого охлаждения. Наличие одного устройства не всегда исключает другое.

Расчёт по расходу и перепаду температур

Для воды при обычных рабочих условиях тепловая нагрузка Q ≈ 1,163 × G × ΔT, где Q — кВт, G — м³/ч, ΔT — °C. Это расчёт нагрузки контура, а не электрического потребления компрессора. Для водогликолевой смеси учитываем её теплоёмкость, плотность и вязкость.

Как рассчитать охлаждение

Для подбора нужны тепловая нагрузка, требуемая температура подачи и обратки, расход и доступный напор. Холодопроизводительность сверяют при фактических температурах теплоносителя и окружающей среды. Электрическая мощность компрессора не равна мощности охлаждения. Для воздушного чиллера предусматривают отвод нагретого воздуха; для водяного — внешний контур охлаждения конденсатора.

Контуры и теплоноситель

У термостата проверяем воду или масло, температурный диапазон, насосную характеристику и способ отвода тепла. Максимальный расход и максимальный напор насоса не являются одной рабочей точкой. Сопротивление каналов формы, шлангов и распределителей учитываем вместе. Двухконтурное исполнение выбирают, когда нужны независимые температурные зоны, а не только больше подключений.

Холодопроизводительность и условия расчёта

Чиллер подбираем по тепловой нагрузке и требуемой температуре воды, а не по мощности компрессора или усилию смыкания станка. Каталожная холодопроизводительность относится к определённым температурам теплоносителя и среды охлаждения конденсатора. При изменении этих условий доступная мощность меняется. Для расчёта нужны температуры подачи и возврата, расход, количество потребителей и режим одновременной работы. Если используется незамерзающая смесь, согласуем её состав и влияние на теплообмен, насос и материалы уплотнений.

Гидравлический контур и отвод тепла

Насос должен обеспечить требуемый расход при сопротивлении реальной трассы, включая форму, шланги, распределители и фильтры. Значение максимального напора нельзя одновременно считать доступным при максимальном расходе. Для воздушного конденсатора важно исключить возврат нагретого воздуха на вход и обеспечить вентиляцию места установки. Водяное охлаждение требует отдельного источника воды с согласованными параметрами. На этапе подбора также определяем полезный объём системы, необходимость буферной ёмкости и доступ для обслуживания теплообменников.
