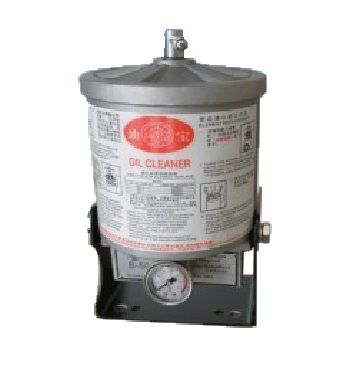

Байпасный фильтр YUPAO B-50

Подбор фильтра и корпуса

Маркировка B-32, B-50 или B-100 не заменяет проверку исполнения корпуса, картриджа и присоединений. Укажите рабочую схему, давление, расход, температуру, вязкость и тип масла.

Как читать характеристики фильтра

Класс чистоты масла NAS и тонкость фильтрации в мкм — разные показатели. Неоднозначные данные по давлению корпуса требуют паспорта; использовать их для проектирования подключения нельзя.

Тонкость очистки и сопротивление потоку

Обозначение в микронах не описывает фильтр полностью. Для сопоставления элементов нужны данные об эффективности улавливания частиц, рабочем расходе, допустимом перепаде давления и совместимости материала с маслом. Более тонкий элемент не всегда подходит для существующего корпуса: вязкость холодного масла и загрязнение увеличивают сопротивление. Настройки индикатора и перепускного клапана проверяем по документации конкретного фильтра.

Как подготовить замену

Сфотографируйте шильдик корпуса и маркировку элемента, измерьте длину и посадочные диаметры, укажите тип уплотнения. Сообщите марку масла, рабочую температуру и причину замены. При разрушении старого элемента или появлении металлических частиц важно проверить источник загрязнения; установка нового картриджа сама по себе не устраняет износ насоса или других узлов.

Место фильтра в гидравлической системе

Всасывающий, напорный, сливной и байпасный фильтры работают в разных условиях. Замена по одному размеру корпуса без учёта места установки может увеличить сопротивление потоку или оставить чувствительные узлы без требуемой защиты. Для фильтрующего элемента сопоставляем присоединение, направление потока, материал уплотнений, допустимый перепад и характеристику фильтрации. Номинальное обозначение тонкости не всегда позволяет сравнить элементы разных производителей: требуется понимание метода оценки эффективности и условий, при которых приведена характеристика.

Контроль загрязнения и своевременная замена

Состояние фильтра оцениваем вместе с вязкостью и температурой масла. Высокий перепад на холодном масле не равнозначен постоянному засорению, а наличие обходного клапана не означает, что систему можно длительно эксплуатировать с забитым элементом. Регламент замены связывают с документацией оборудования, сигнализатором и результатами контроля масла. При вскрытии корпуса важно исключить попадание загрязнений на чистую сторону. Обнаружение стружки или необычных продуктов износа требует поиска источника в системе, а не только установки нового картриджа.
