Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)

Оборудование и запчасти
Термопластавтоматы New Haitai
термопластавтомат 90 тонн
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
Термопластавтомат NHTX-90 сервопривод (до 144г, 360x360мм)
от 17000 USD FOB*

* Цена указана на условиях FOB (г.Шанхай, Китай) — это значит, что мы доставляем оборудование в порт Шанхая, а дальнейшие расходы на перевозку, страховку, таможню и прочие риски — Ваши.

Мы предлагаем любые виды сортрудничества, в том числе поставку "под ключ" (с НДС или без НДС — как Вам удобно), которая включает в себя:
✔️ Доставка до производственной площадки;

✔️ Страхование груза;

✔️ Оформление разрешительной документации;

✔️ Таможенное оформление;
✔️ Внутрицеховой монтаж;
✔️ Пусконаладочные работы (входят в стоимость, даже если выберете поставку на условиях FOB);

✔️ Гарантийные обязательства.


ОТПРАВИТЬ ЗАПРОС

* Цена указана на условиях FOB (г.Шанхай, Китай) — это значит, что мы доставляем оборудование в порт Шанхая, а дальнейшие расходы на перевозку, страховку, таможню и прочие риски — Ваши.

Мы предлагаем любые виды сортрудничества, в том числе поставку "под ключ" (с НДС или без НДС — как Вам удобно), которая включает в себя:
✔️ Доставка до производственной площадки;

✔️ Страхование груза;

✔️ Оформление разрешительной документации;

✔️ Таможенное оформление;
✔️ Внутрицеховой монтаж;
✔️ Пусконаладочные работы (входят в стоимость, даже если выберете поставку на условиях FOB);

✔️ Гарантийные обязательства.


ОТПРАВИТЬ ЗАПРОС
Описание
Описание

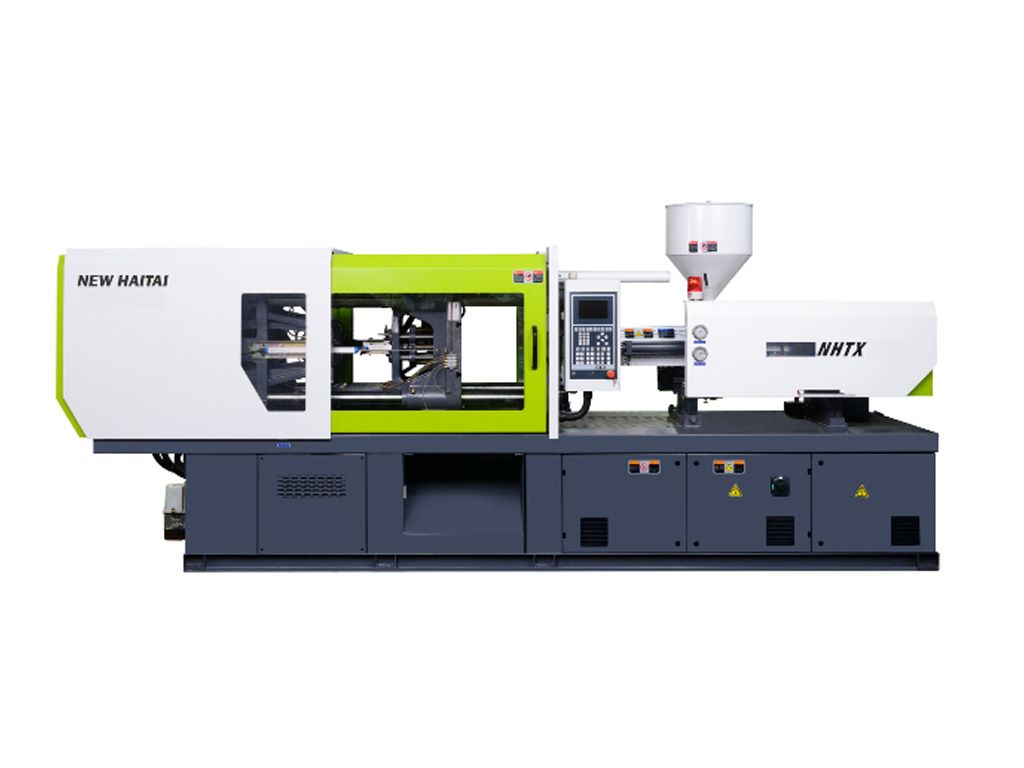

Термопластавтомат New Haitai NHTX 90

Гидравлическая, коленно-рычажная, сервоприводная, базовая модель с усилием смыкания 90 тонн, разработанная для выполнения большинства литьевых задач, которая сочетает в себе высокую производительность,  энергоэффективность и долговечность, что делает его идеальным решением для производств любого масштаба.


Основные технические характеристики ТПА 90:

УЗЕЛ ВПРЫСКА



A

B

C

Диаметр шнека (мм)

30

32

35

Длина/диаметр шнека (L/D)

23.5

22

20.1

Теоретический объём впрыска (см3)

117

133

158

Вес впрыска для полистирола (гр)

106

121

144

Скорость впрыска (гр/сек)

71

81

97

Давление впрыска (мПа)

230

203

170

Скорость вращения (об/мин)

240

УЗЕЛ СМЫКАНИЯ

Усилие смыкания (кН)

900

Максимальный шаг раскрытия (мм)

320

Расстояние между колоннами (мм)

360x360

Максимальная высота пресс-формы (мм)

350

Минимальная высота пресс-формы (мм)

150

Шаг толкателя (мм)

90

Усилие толкателя (кН)

30

ОБЩИЕ ХАРАКТЕРИСТИКИ

Максимальное давление в системе (мПа)

16

Мощность серводвигателя (кВт)

11,5

Мощность нагрева (кВт)

7.55

Габариты ДхШхВ (м)

3.81x1.19x1.79

Объем бака гидросистемы (л)

180

Вес (Т)

2.9

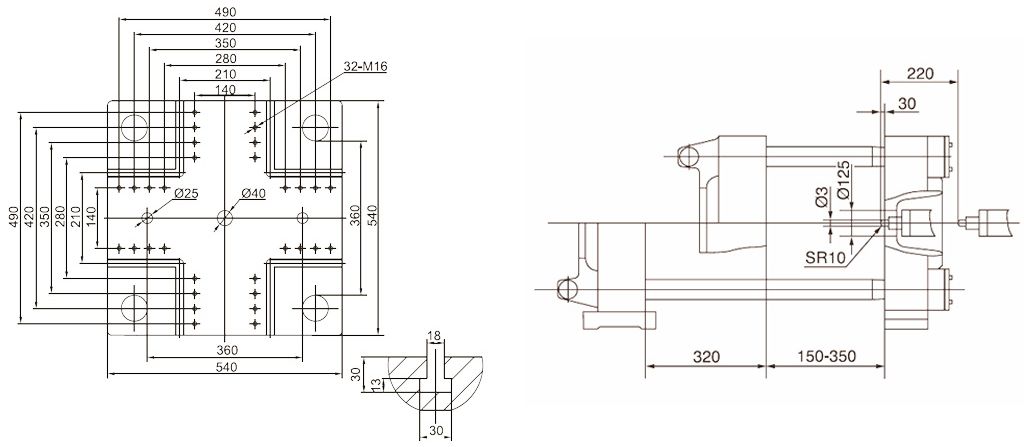

ОСНОВНЫЕ ГАБАРИТЫ
ГАБАРИТЫ ПЛИТ


Основные особенности термопластавтоматов NEW HAITAI серии NHTX


Узел смыкания:

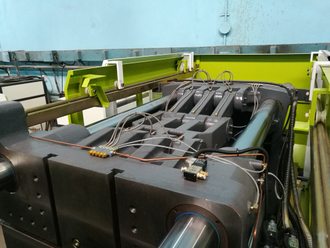

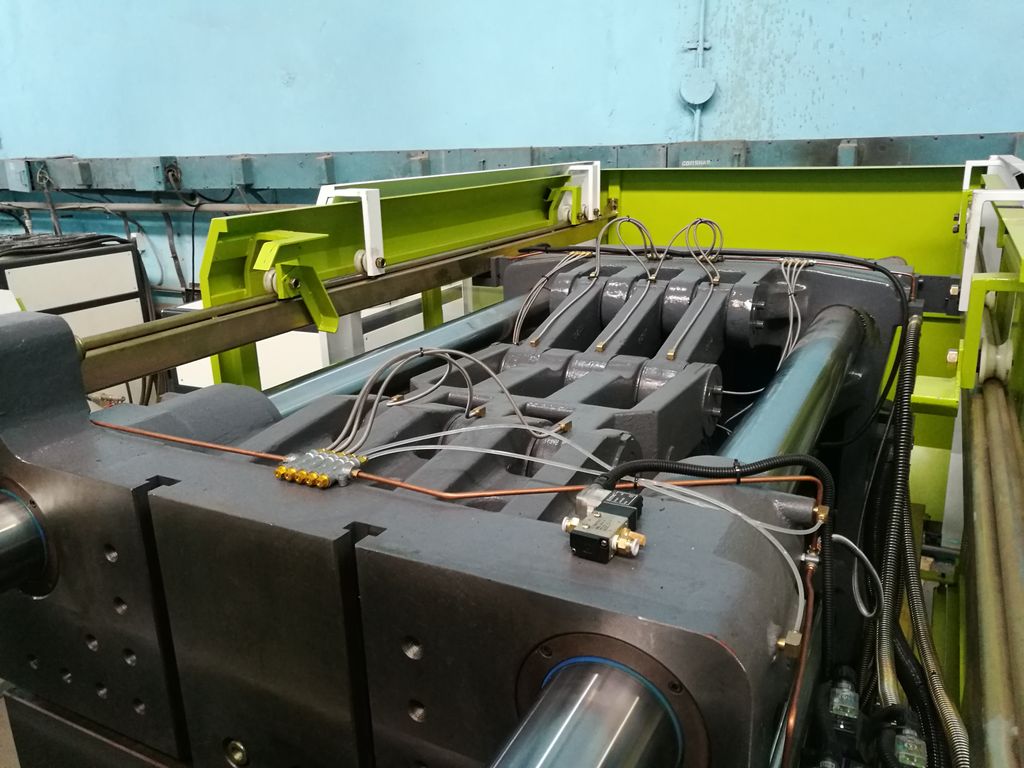

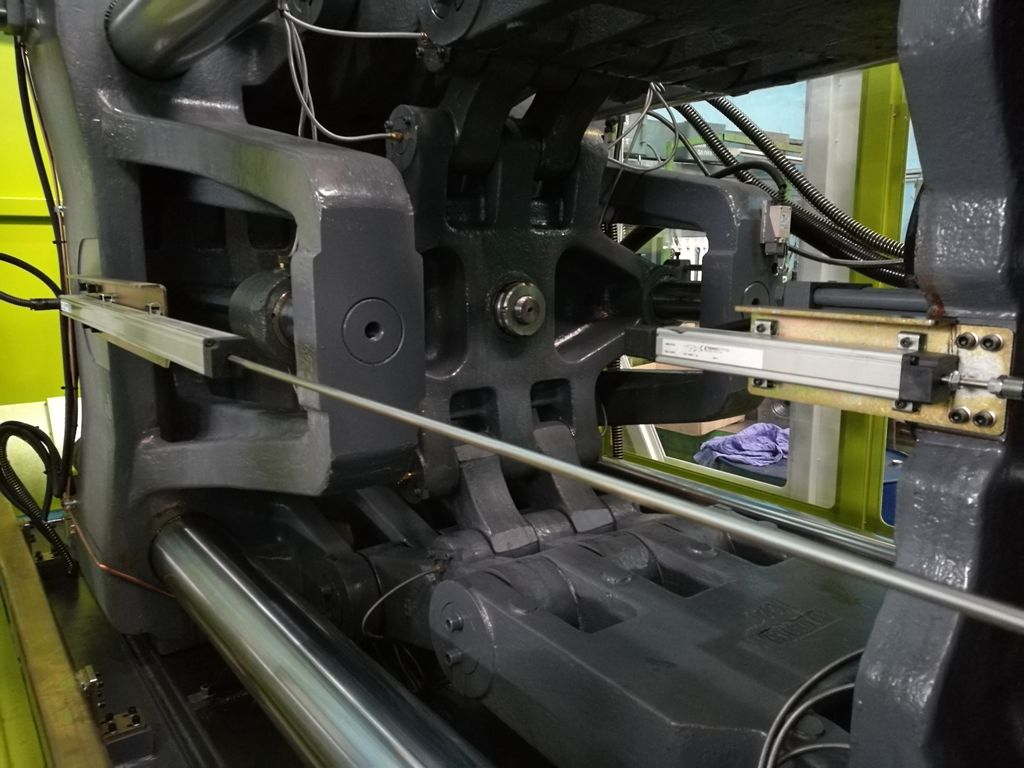

- Пятиточечный, двухсторонний коленно-рычажный механизм;

- Гидравлическая, механическая и электрическая системы обеспечения безопасности;

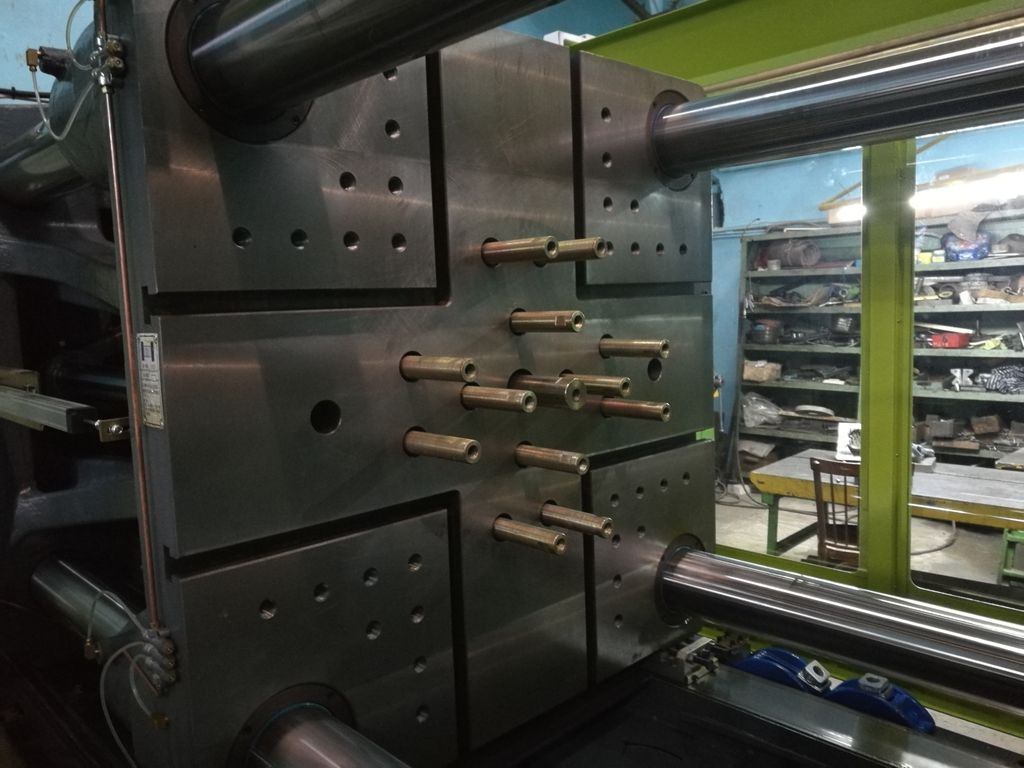

- Пять и более съёмных толкателей, в зависимости от класса ТПА;

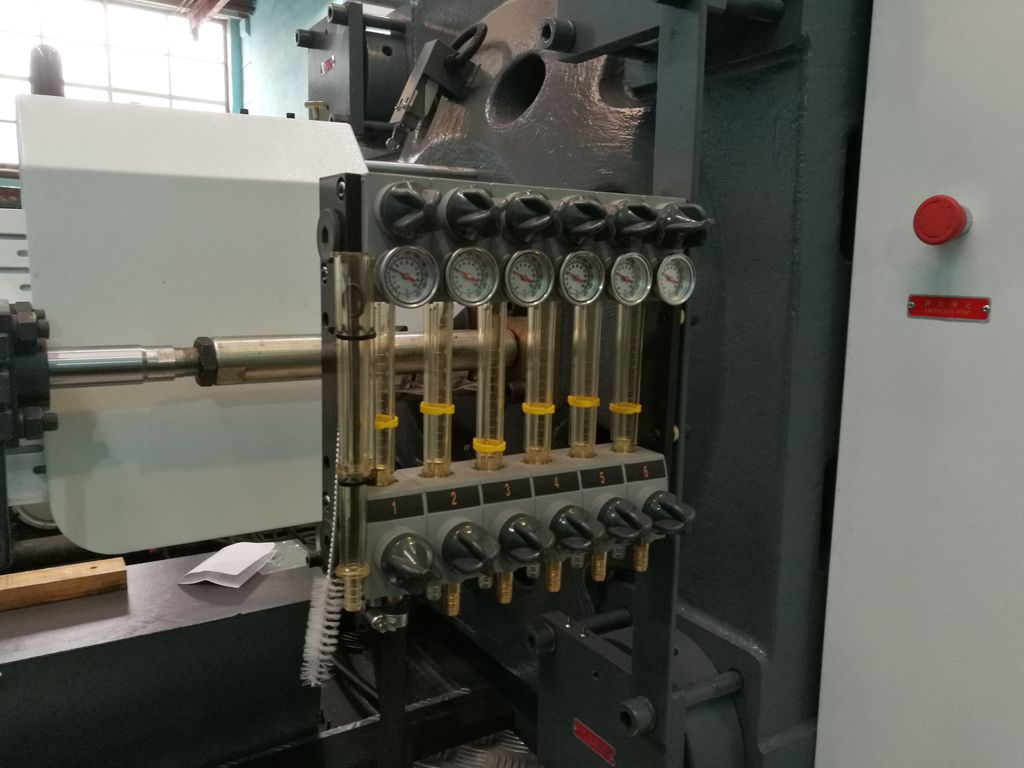

- Ротаметр для контроля охлаждения пресс-формы;

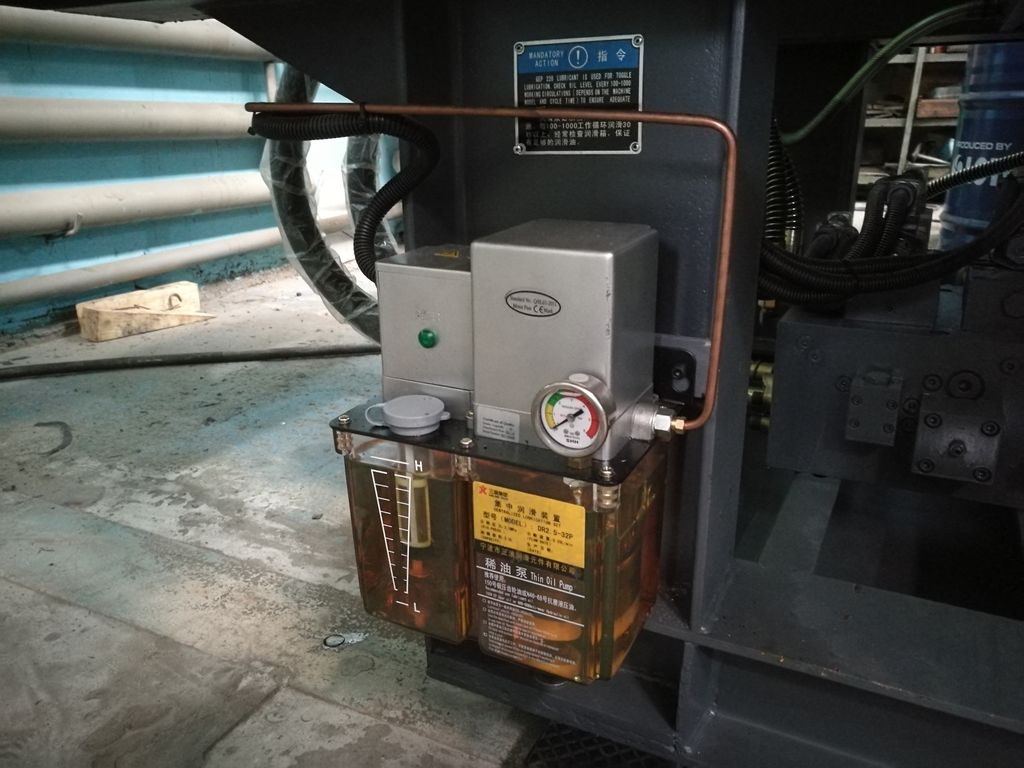

- Автоматическая централизованная система смазки рычажного механизма;

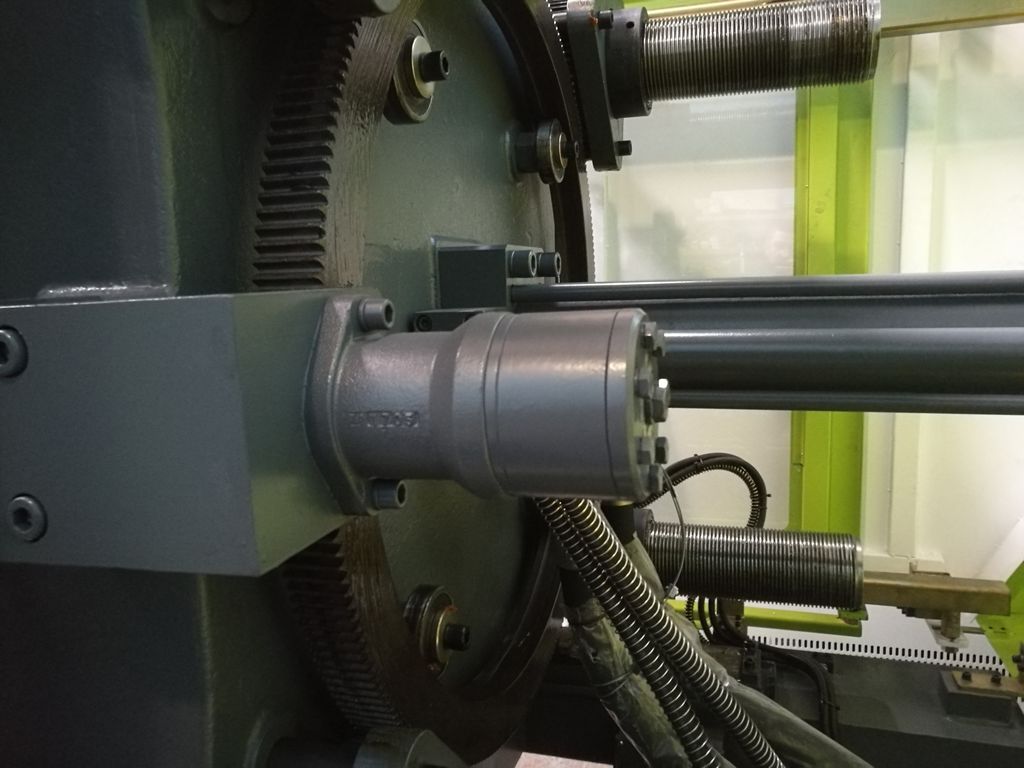

- Высокомоментный гидромотор для регулировки высоты инструмента (пресс-формы);

- Позиционные линейки на движение плиты и толкателей;

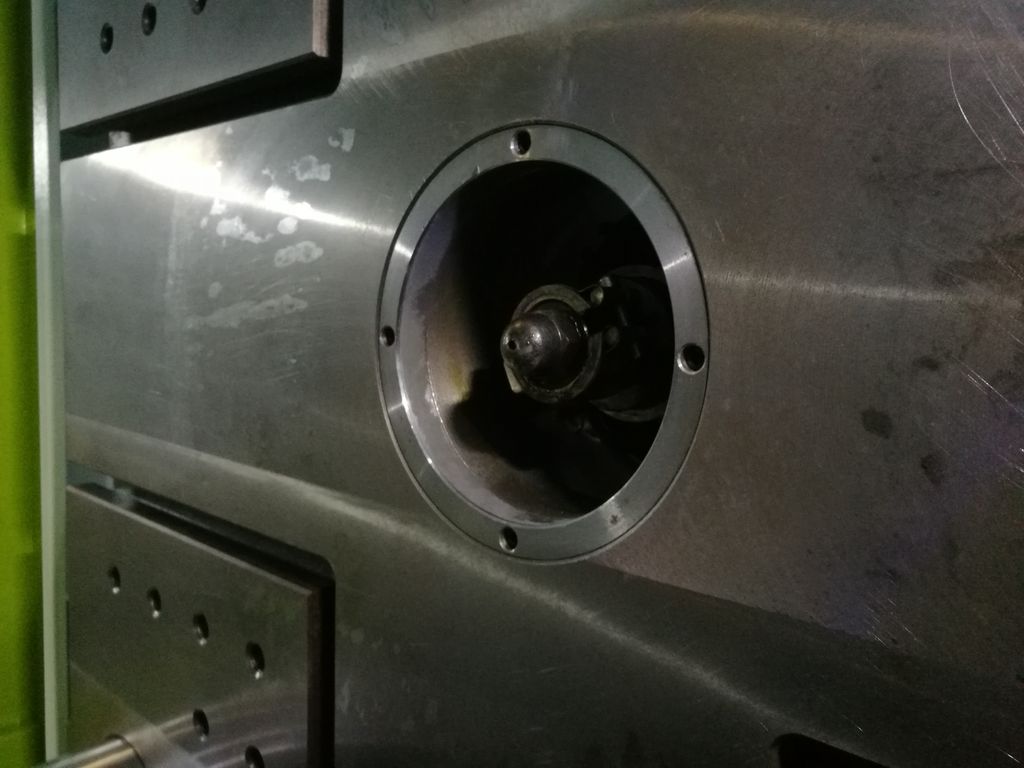

- Съемное центровочное кольцо на неподвижной плите, защищает плиту от износа.

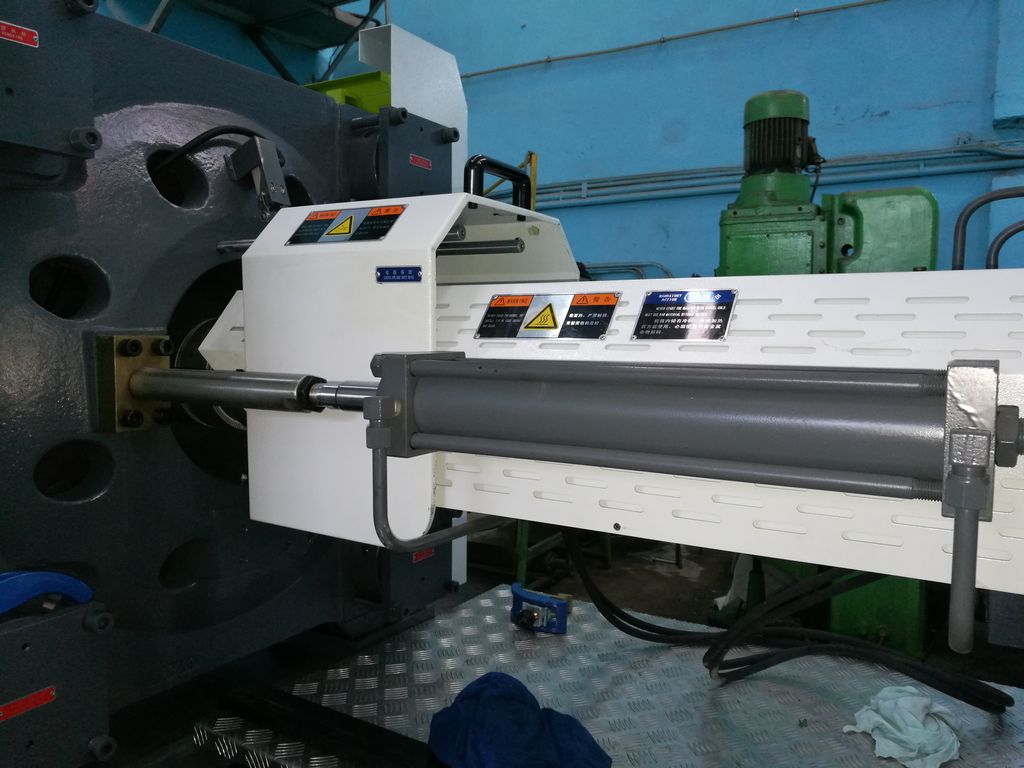

Узел впрыска:

- Позиционная линейка для контроля положения впрыска;

- Высокомоментный гидромотор узла пластикации;

- Защитный кожух системы обогрева цилиндра;

- Устройство центровки сопла;



Электроника:

- Высокотехнологичный контроллер управления на русском языке;

- Большой, цветной ЖК дисплей;

- Предустановленные технические параметры;

- Защита параметров паролем;

- Память контроллера на 499 пресс-форм;

- Мониторинг цикла литья в реальном времени;

- Звуковая аварийная сигнализация;

- Автоматическая коррекция отклонений температуры;

- Устройство защиты электродвигателя;

- Аппаратное обеспечение системы включения – выключения, функция диагностики входов и выходов;

- Розетки для подключения питания периферии;

- Световой индикатор;

- Кнопка аварийной остановки.



Гидравлика:

- Высокопроизводителный серводвигатель - экономия электроэнергии до 80%;

- Быстросъёмный всасывающий фильтр надежно очищает масло от загрязнений;

- Магнитные ловушки в маслобаке, задерживают стружку, препятствуя её попаданию в гидросистему;

- Визуальный контроль уровня масла;

- Система охлаждения гидравлического масла;

- Байпасный фильтр тонкой очистки гидравлического масла.
