Термопластавтомат NHTX-780 сервопривод (до 3975г, 980х980мм)

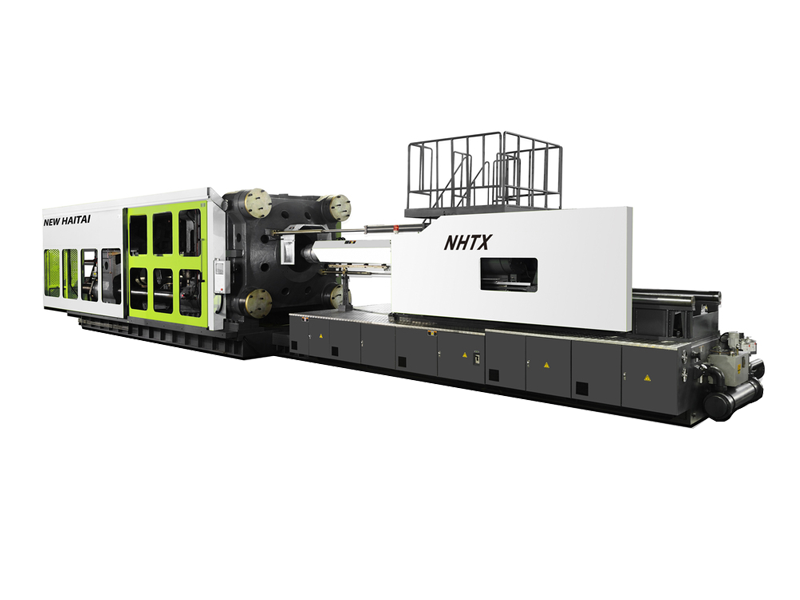

Термопластавтомат New Haitai NHTX 780

Гидравлическая, коленно-рычажная, сервоприводная, базовая модель с усилием смыкания 780 тонн, разработанная для выполнения большинства литьевых задач, которая сочетает в себе высокую производительность,  энергоэффективность и долговечность, что делает его идеальным решением для производств любого масштаба.

Основные технические характеристики ТПА 780

УЗЕЛ ВПРЫСКА
	A	B	C	D
Диаметр шнека (мм)	90	95	105	110
Длина/диаметр шнека (L/D)	23.2	22	19.9	19
Теоретический объём впрыска (см3)	2925	3258	3980	4369
Вес впрыска для полистирола (гр)	2662	2965	3622	3975
Скорость впрыска (гр/сек)	587	654	798	877
Давление впрыска (мПа)	195	175	143	130
Скорость вращения (об/мин)	115

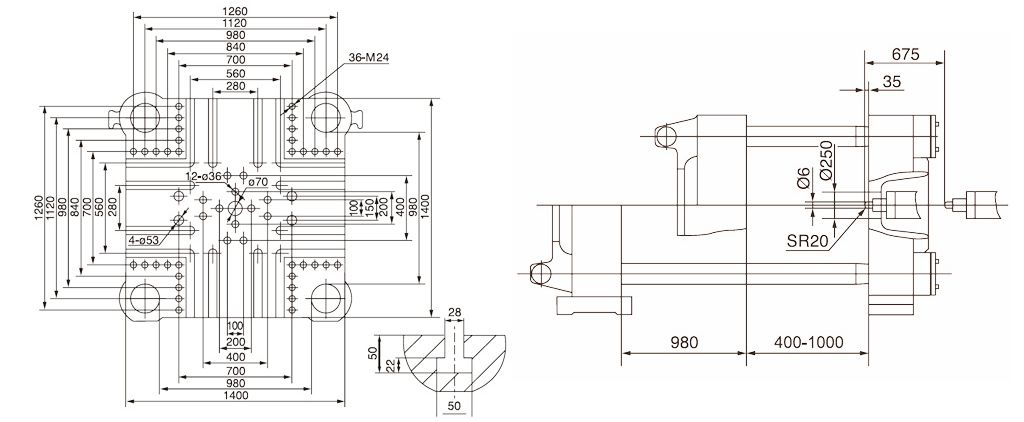

УЗЕЛ СМЫКАНИЯ
Усилие смыкания (кН)	7800
Максимальный шаг раскрытия (мм)	980
Расстояние между колоннами (мм)	980x980
Максимальная высота пресс-формы (мм)	1000
Минимальная высота пресс-формы (мм)	400
Шаг толкателя (мм)	280
Усилие толкателя (кН)	210
ОБЩИЕ ХАРАКТЕРИСТИКИ
Максимальное давление в системе (мПа)	16
Мощность двигателя (кВт)	37+37
Мощность нагрева (кВт)	59.1
Габариты ДхШхВ (м)	11.34x2.39x2.55
Объем бака гидросистемы (л)	1250
Вес (Т)	38

Основные особенности термопластавтоматов NEW HAITAI серии NHTX

Узел смыкания:

- Пятиточечный, двухсторонний коленно-рычажный механизм;

- Гидравлическая, механическая и электрическая системы обеспечения безопасности;

- Пять и более съёмных толкателей, в зависимости от класса ТПА;

- Ротаметр для контроля охлаждения пресс-формы;

- Автоматическая централизованная система смазки рычажного механизма;

- Высокомоментный гидромотор для регулировки высоты инструмента (пресс-формы);

- Позиционные линейки на движение плиты и толкателей;

- Съемное центровочное кольцо на неподвижной плите, защищает плиту от износа.

Узел впрыска:

- Позиционная линейка для контроля положения впрыска;

- Высокомоментный гидромотор узла пластикации;

- Защитный кожух системы обогрева цилиндра;

- Устройство центровки сопла;

Электроника:

- Высокотехнологичный контроллер управления;

- Большой, цветной ЖК дисплей;

- Предустановленные технические параметры;

- Защита параметров паролем;

- Память компьютера на 499 пресс-форм;

- Мониторинг цикла литья в реальном времени;

- Звуковая аварийная сигнализация;

- Автоматическая коррекция отклонений температуры;

- Устройство защиты электродвигателя;

- Аппаратное обеспечение системы включения – выключения, функция диагностики входов и выходов;

- Розетки для подключения питания периферии;

- Световой индикатор;

- Кнопка аварийной остановки.

Гидравлика:

- Высокопроизводителный серводвигатель - экономия электроэнергии до 80%;

- Быстросъёмный всасывающий фильтр надежно очищает масло от загрязнений;

- Магнитные ловушки в маслобаке, задерживают стружку, препятствуя её попаданию в гидросистему;

- Визуальный контроль уровня масла;

- Система охлаждения гидравлического масла;

- Байпасный фильтр тонкой очистки гидравлического масла.
