Термопластавтомат NHTX-500 сервопривод (до 2266г, 830х830мм)

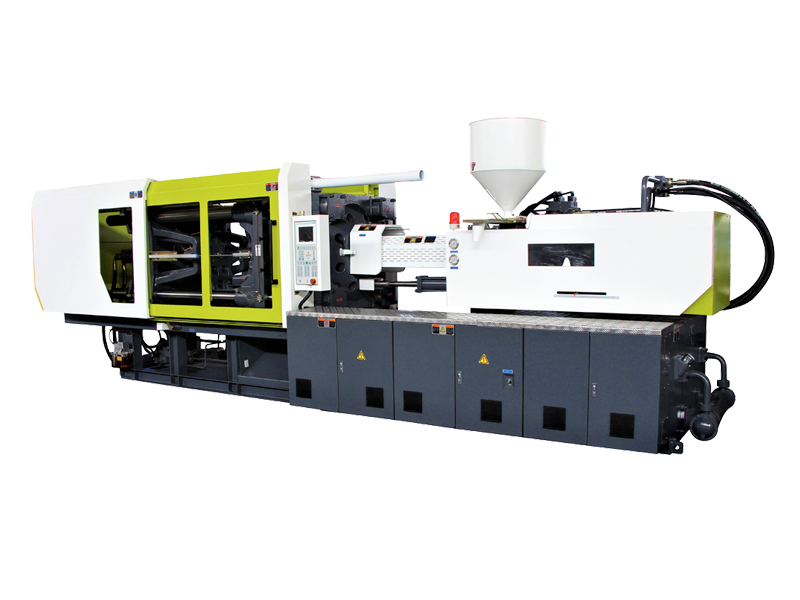

Термопластавтомат New Haitai NHTX 500

Гидравлическая, коленно-рычажная, сервоприводная, базовая модель с усилием смыкания 500 тонн, разработанная для выполнения большинства литьевых задач, которая сочетает в себе высокую производительность,  энергоэффективность и долговечность, что делает его идеальным решением для производств любого масштаба.

Основные технические характеристики ТПА 500

УЗЕЛ ВПРЫСКА
	A	B	C	D
Диаметр шнека (мм)	75	80	85	90
Длина/диаметр шнека (L/D)	23.7	22	20.7	19.5
Теоретический объём впрыска (см3)	1727	1965	2218	2487
Вес впрыска для полистирола (гр)	1560	1788	2018	2266
Скорость впрыска (гр/сек)	386	442	499	560
Давление впрыска (мПа)	191	168	148	132
Скорость вращения (об/мин)	130
УЗЕЛ СМЫКАНИЯ
Усилие смыкания (кН)	5000
Максимальный шаг раскрытия (мм)	770
Расстояние между колоннами (мм)	830x830
Максимальная высота пресс-формы (мм)	810
Минимальная высота пресс-формы (мм)	330
Шаг толкателя (мм)	240
Усилие толкателя (кН)	150
ОБЩИЕ ХАРАКТЕРИСТИКИ
Максимальное давление в системе (мПа)	16
Мощность двигателя (кВт)	55
Мощность нагрева (кВт)	33
Габариты ДхШхВ (м)	7.74x1.89x2.69
Объем бака гидросистемы (л)	900
Вес (Т)	19

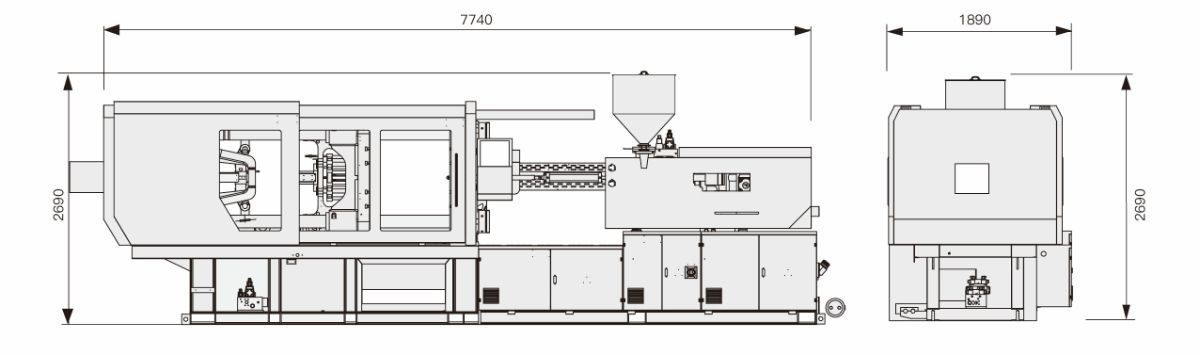

ОБЩИЕ ГАБАРИТЫ

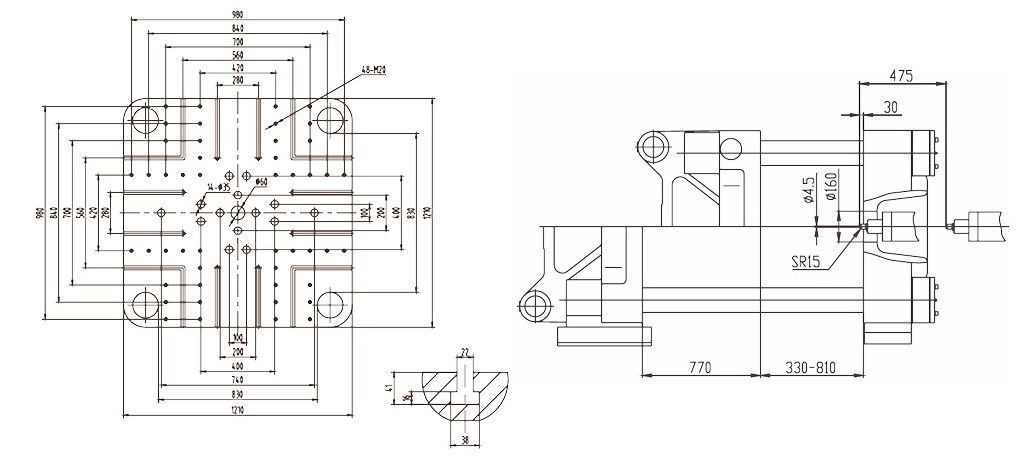

ГАБАРИТЫ ПЛИТ

Основные особенности термопластавтоматов NEW HAITAI серии NHTX

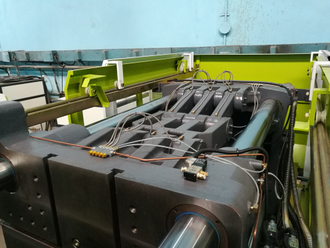

Узел смыкания:

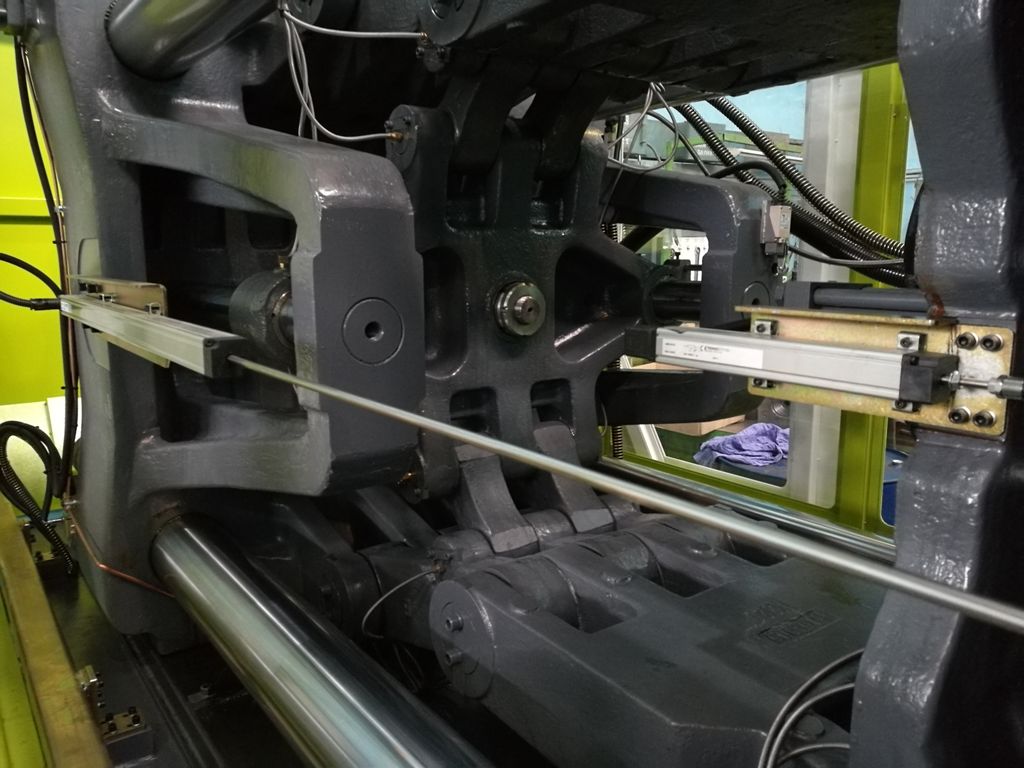

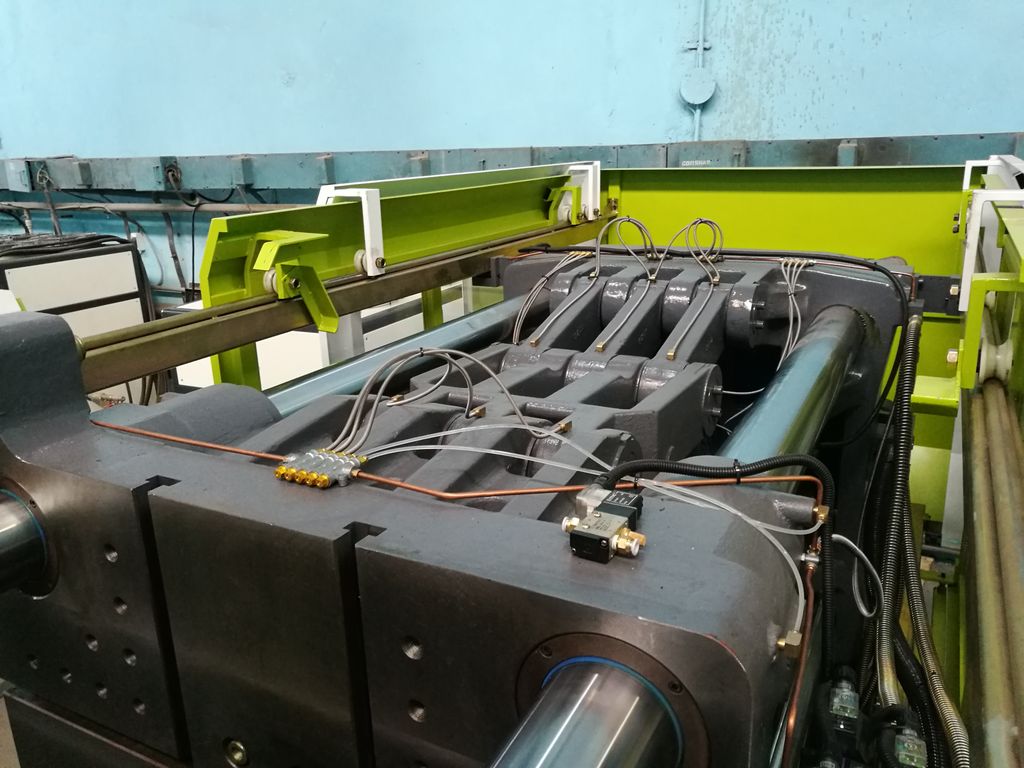

- Пятиточечный, двухсторонний коленно-рычажный механизм;

- Гидравлическая, механическая и электрическая системы обеспечения безопасности;

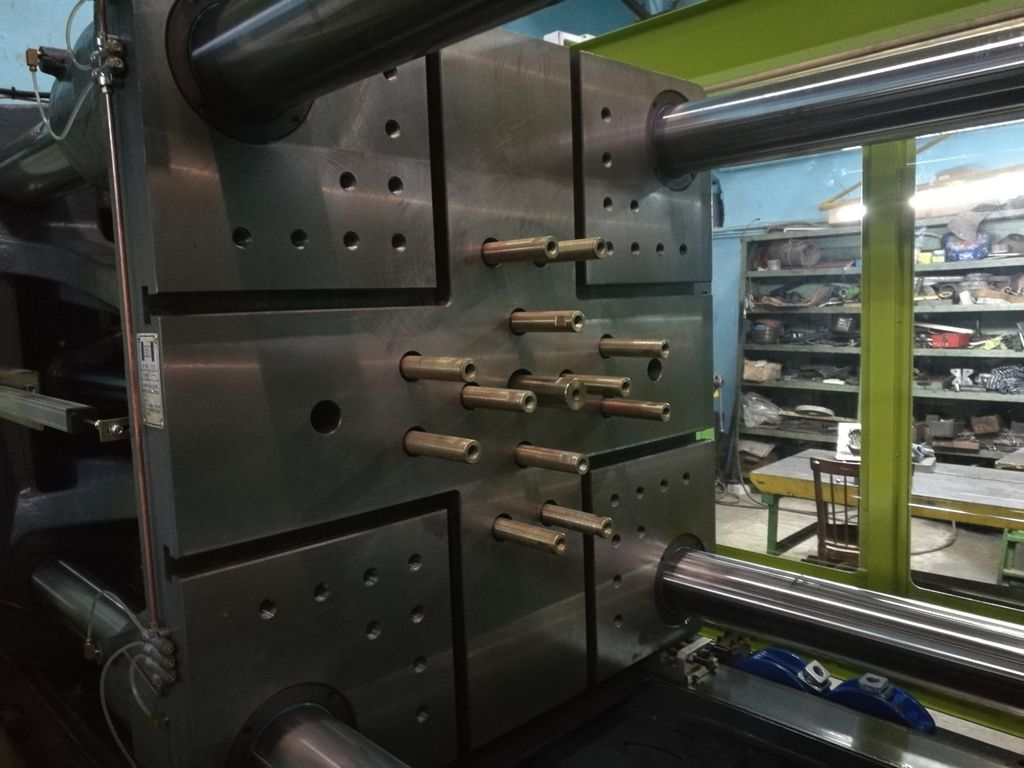

- Пять и более съёмных толкателей, в зависимости от класса ТПА;

- Ротаметр для контроля охлаждения пресс-формы;

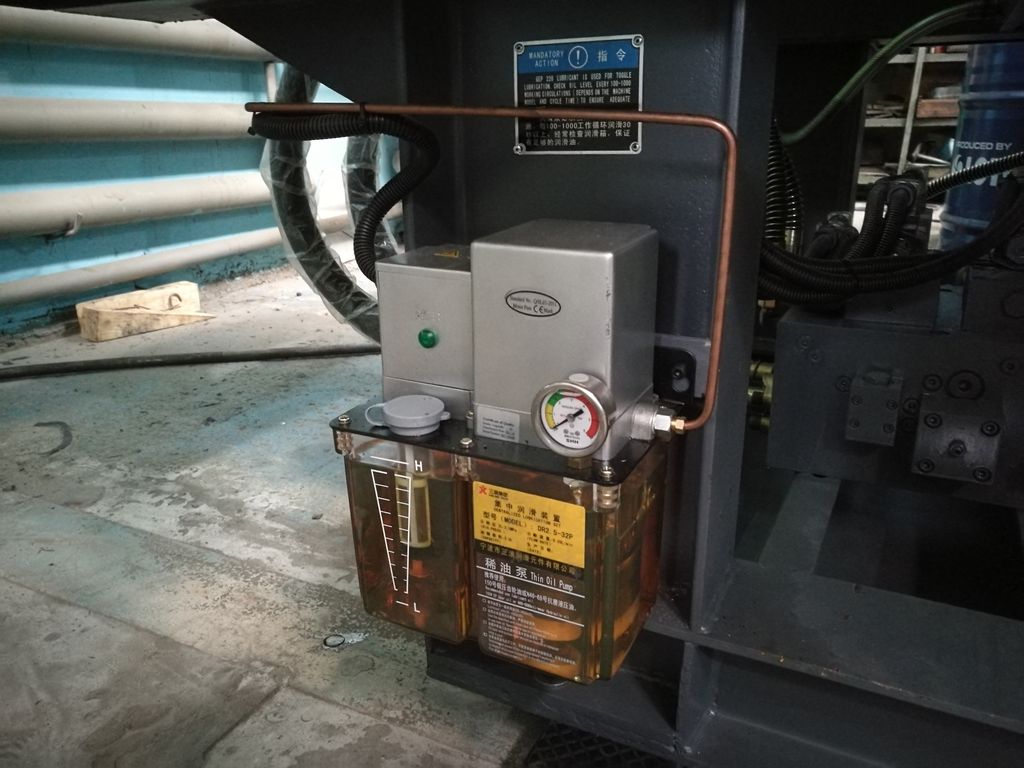

- Автоматическая централизованная система смазки рычажного механизма;

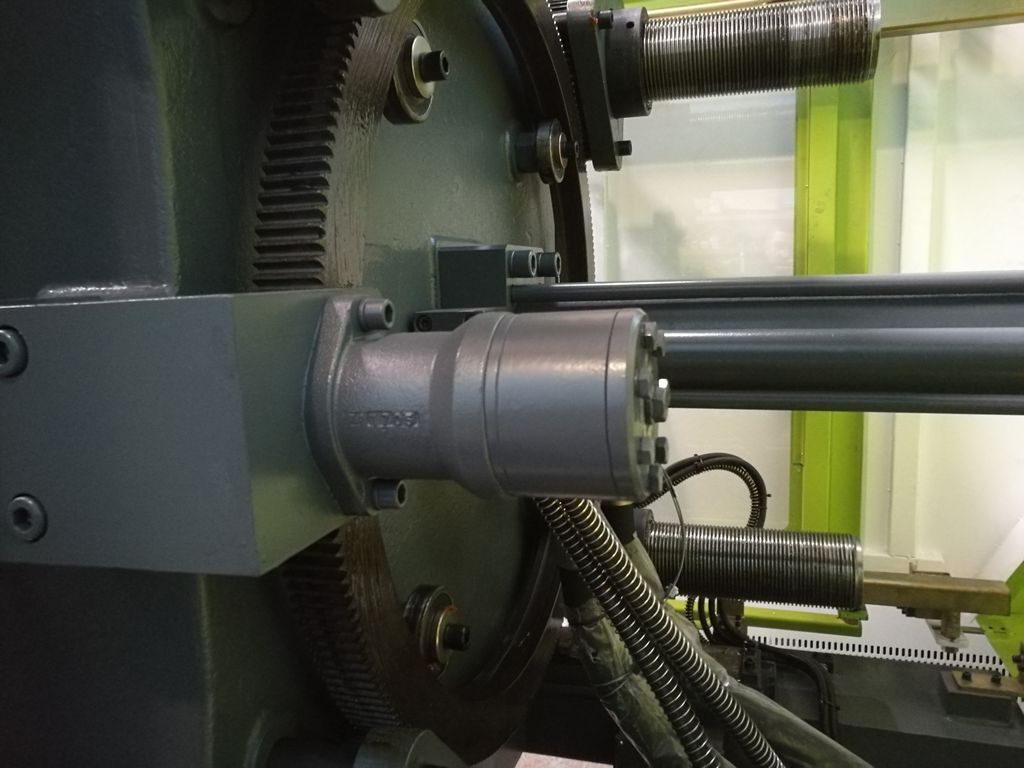

- Высокомоментный гидромотор для регулировки высоты инструмента (пресс-формы);

- Позиционные линейки на движение плиты и толкателей;

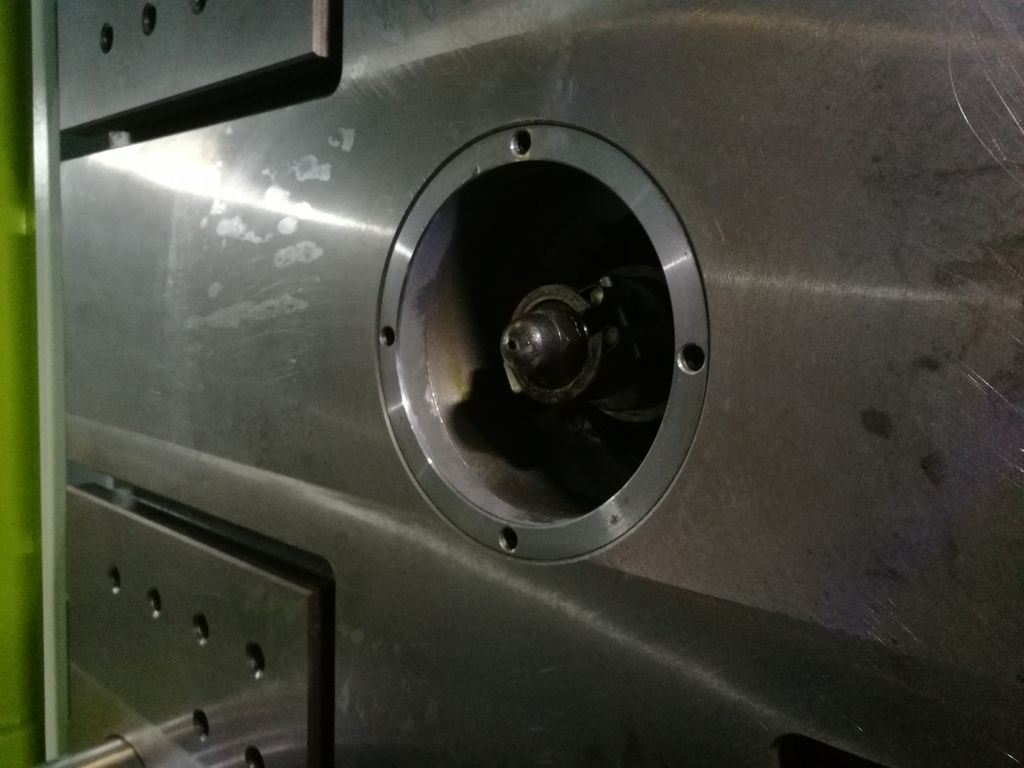

- Съемное центровочное кольцо на неподвижной плите, защищает плиту от износа.

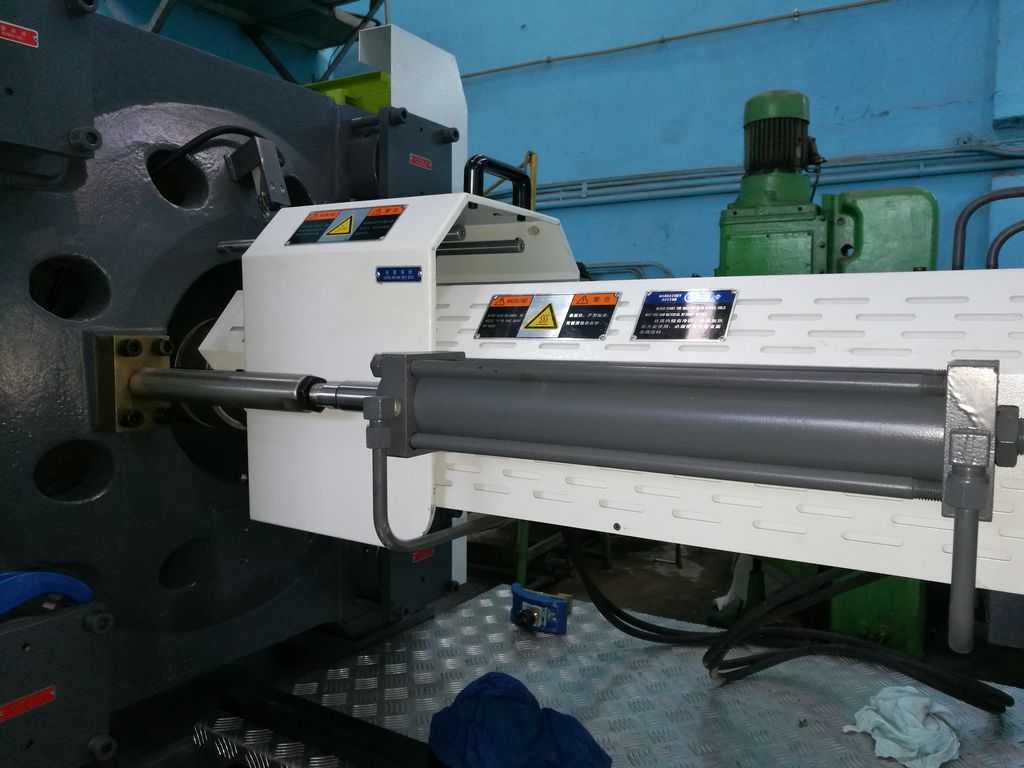

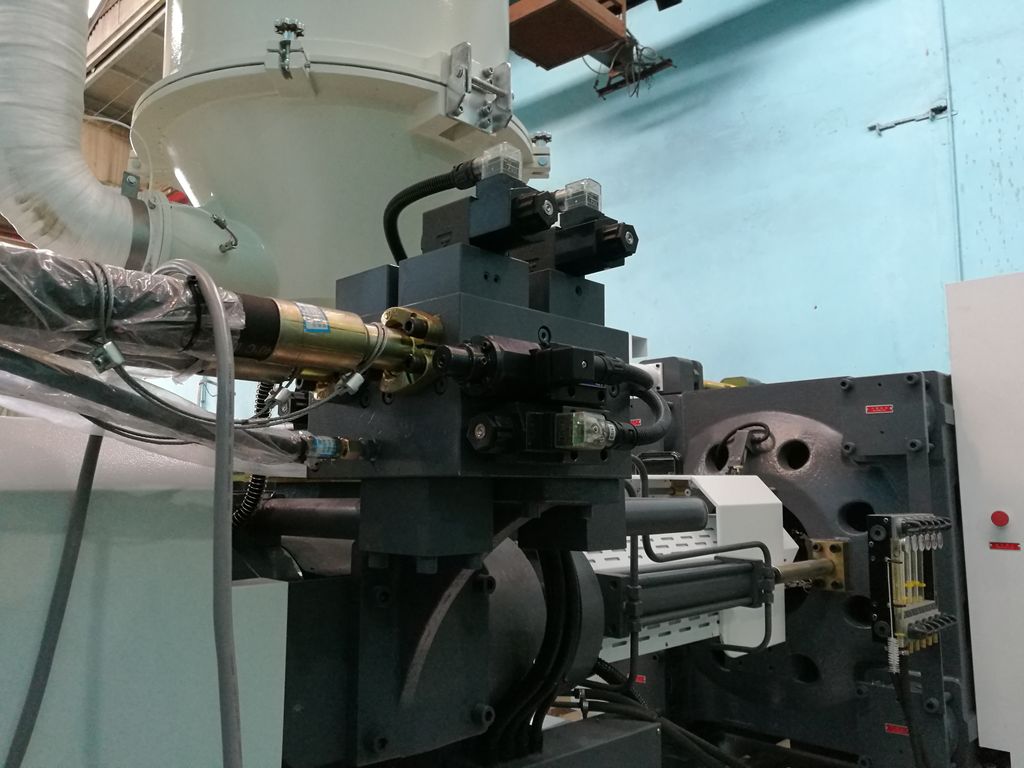

Узел впрыска:

- Позиционная линейка для контроля положения впрыска;

- Высокомоментный гидромотор узла пластикации;

- Защитный кожух системы обогрева цилиндра;

- Устройство центровки сопла;

Электроника:

- Высокотехнологичный контроллер управления;

- Большой, цветной ЖК дисплей;

- Предустановленные технические параметры;

- Защита параметров паролем;

- Память компьютера на 499 пресс-форм;

- Мониторинг цикла литья в реальном времени;

- Звуковая аварийная сигнализация;

- Автоматическая коррекция отклонений температуры;

- Устройство защиты электродвигателя;

- Аппаратное обеспечение системы включения – выключения, функция диагностики входов и выходов;

- Розетки для подключения питания периферии;

- Световой индикатор;

- Кнопка аварийной остановки.

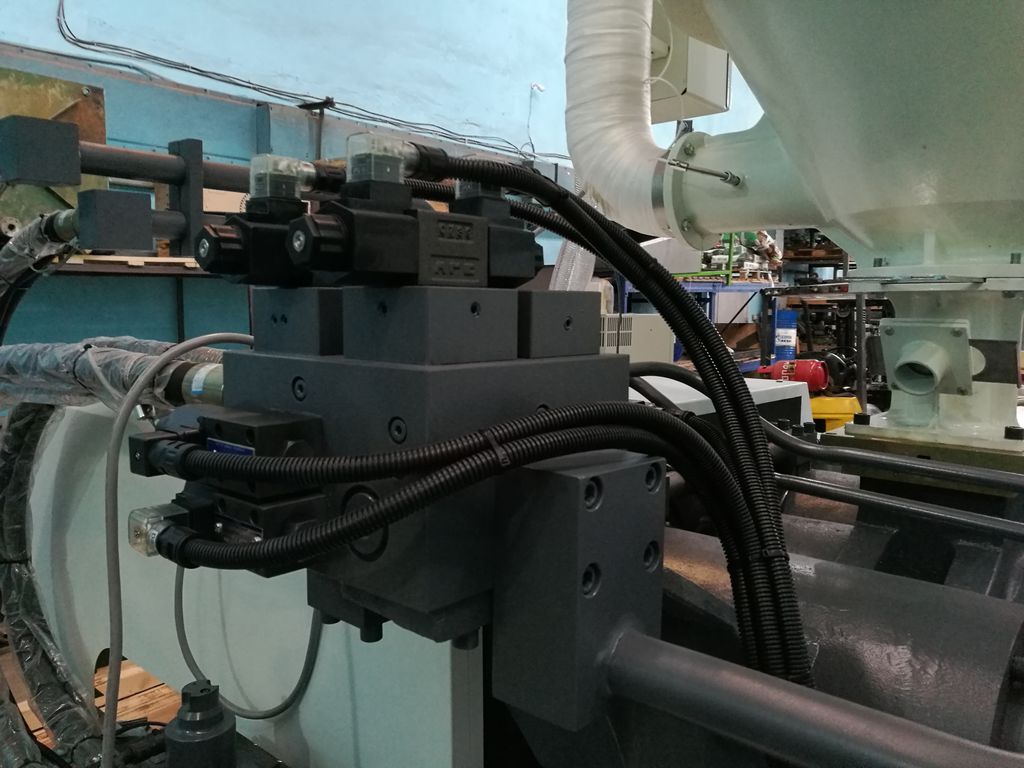

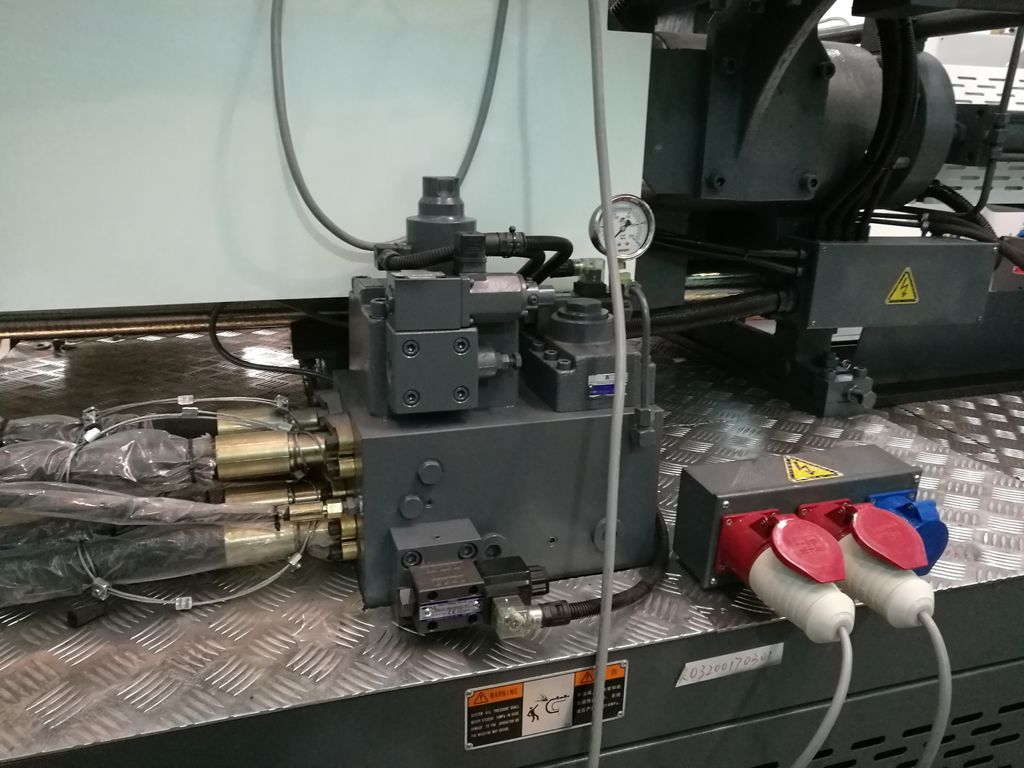

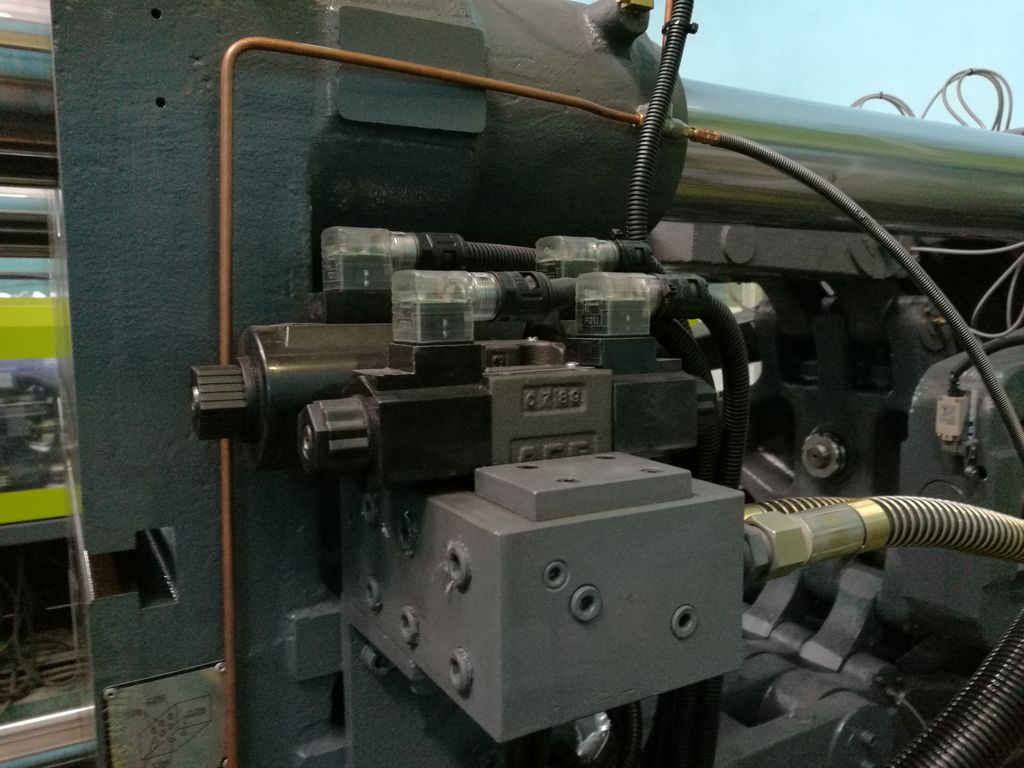

Гидравлика:

- Высокопроизводителный серводвигатель - экономия электроэнергии до 80%;

- Быстросъёмный всасывающий фильтр надежно очищает масло от загрязнений;

- Магнитные ловушки в маслобаке, задерживают стружку, препятствуя её попаданию в гидросистему;

- Визуальный контроль уровня масла;

- Система охлаждения гидравлического масла;

- Байпасный фильтр тонкой очистки гидравлического масла.
