Термопластавтомат NHTX-2200B (до 24060г, 1750х1600мм)

Термопластавтомат New Haitai NHTX 2200B

Гидравлическая, коленно-рычажная, сервоприводная, базовая модель с усилием смыкания 2200 тонн, разработанная для выполнения большинства литьевых задач, которая сочетает в себе высокую производительность,  энергоэффективность и долговечность, что делает его идеальным решением для производств любого масштаба.

Основные технические характеристики ТПА NHTX - 2200B

УЗЕЛ ВПРЫСКА
	A	B	C
Диаметр шнека (мм)	150	160	180
Длина/диаметр шнека (L/D)	25.9	24	22
Теоретический объём впрыска (см3)	18360	20890	26450
Вес впрыска для полистирола (гр)	16708	19000	24060
Скорость впрыска (гр/сек)	1230	1400	1780
Давление впрыска (мПа)	190	168	132
Скорость вращения (об/мин)	65
УЗЕЛ СМЫКАНИЯ
Усилие смыкания (кН)	22000
Максимальный шаг раскрытия (мм)	1810
Расстояние между колоннами (мм)	1750x1600
Максимальная высота пресс-формы (мм)	1700
Минимальная высота пресс-формы (мм)	750
Шаг толкателя (мм)	420
Усилие толкателя (кН)	490
ОБЩИЕ ХАРАКТЕРИСТИКИ
Максимальное давление в системе (мПа)	16
Мощность двигателя (кВт)	55+55+55
Мощность нагрева (кВт)	114.5
Габариты ДхШхВ (м)	21.3x3.4x4.3
Объем бака гидросистемы (Л)	3700
Вес (Т)	137

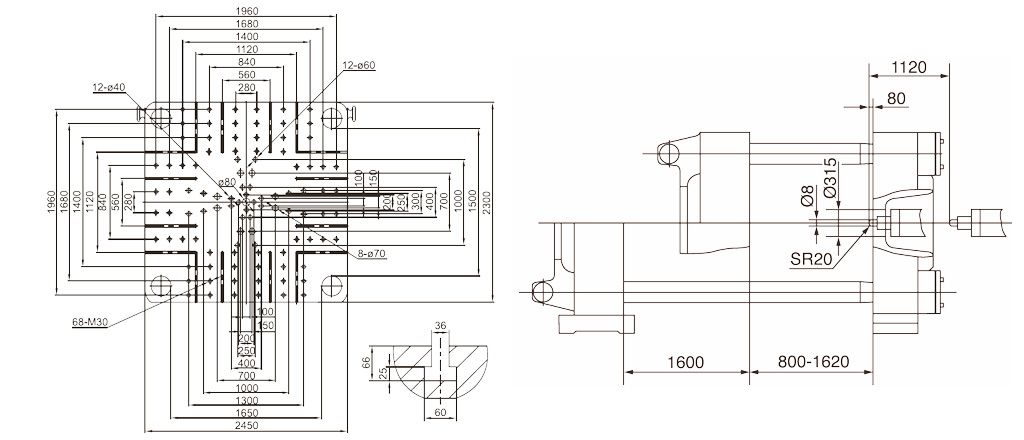

ГАБАРИТЫ ПЛИТ

Основные особенности термопластавтоматов NEW HAITAI серии NHTX

Узел смыкания:

- Пятиточечный, двухсторонний коленно-рычажный механизм;

- Гидравлическая, механическая и электрическая системы обеспечения безопасности;

- Пять и более съёмных толкателей, в зависимости от класса ТПА;

- Ротаметр для контроля охлаждения пресс-формы;

- Автоматическая централизованная система смазки рычажного механизма;

- Высокомоментный гидромотор для регулировки высоты инструмента (пресс-формы);

- Позиционные линейки на движение плиты и толкателей;

- Съемное центровочное кольцо на неподвижной плите, защищает плиту от износа.

Узел впрыска:

- Позиционная линейка для контроля положения впрыска;

- Высокомоментный гидромотор узла пластикации;

- Защитный кожух системы обогрева цилиндра;

- Устройство центровки сопла;

Электроника:

- Высокотехнологичный контроллер управления;

- Большой, цветной ЖК дисплей;

- Предустановленные технические параметры;

- Защита параметров паролем;

- Память компьютера на 499 пресс-форм;

- Мониторинг цикла литья в реальном времени;

- Звуковая аварийная сигнализация;

- Автоматическая коррекция отклонений температуры;

- Устройство защиты электродвигателя;

- Аппаратное обеспечение системы включения – выключения, функция диагностики входов и выходов;

- Розетки для подключения питания периферии;

- Световой индикатор;

- Кнопка аварийной остановки.

Гидравлика:

- Быстросъёмный всасывающий фильтр надежно очищает масло от загрязнений;

- Магнитные ловушки в маслобаке, задерживают стружку, препятствуя её попаданию в гидросистему;

- Визуальный контроль уровня масла;

- Система охлаждения гидравлического масла;

- Байпасный фильтр тонкой очистки гидравлического масла.
