Термопластавтомат NHTX-1800 (до 10606г, 1500х1400мм)

Термопластавтомат New Haitai NHTX 1800

Гидравлическая, коленно-рычажная, сервоприводная, базовая модель с усилием смыкания 1500 тонн, разработанная для выполнения большинства литьевых задач, которая сочетает в себе высокую производительность,  энергоэффективность и долговечность, что делает его идеальным решением для производств любого масштаба.

Основные технические характеристики термопластавтомата NHTX-1800

УЗЕЛ ВПРЫСКА
	A	B	C	D
Диаметр шнека (мм)	120	130	140	150
Длина/диаметр шнека (L/D)	25.4	23.4	21.7	18.9
Теоретический объём впрыска (см3)	7460	8755	10150	11655
Вес впрыска для полистирола (гр)	6789	7967	9236	10606
Скорость впрыска (гр/сек)	1056	1240	1438	1650
Давление впрыска (мПа)	179	152	131	114
Скорость вращения (об/мин)	85
УЗЕЛ СМЫКАНИЯ
Усилие смыкания (кН)	18000
Максимальный шаг раскрытия (мм)	1550
Расстояние между колоннами (мм)	1500x1400
Максимальная высота пресс-формы (мм)	1500
Минимальная высота пресс-формы (мм)	700
Шаг толкателя (мм)	420
Усилие толкателя (кН)	400
ОСТАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Максимальное давление в системе (мПа)	16
Мощность двигателя (кВт)	45+45+45
Мощность нагрева (кВт)	94.9
Габариты ДхШхВ (м)	16.31x3.07x4.17
Объем бака гидросистемы (Л)	3000
Вес (Т)	123

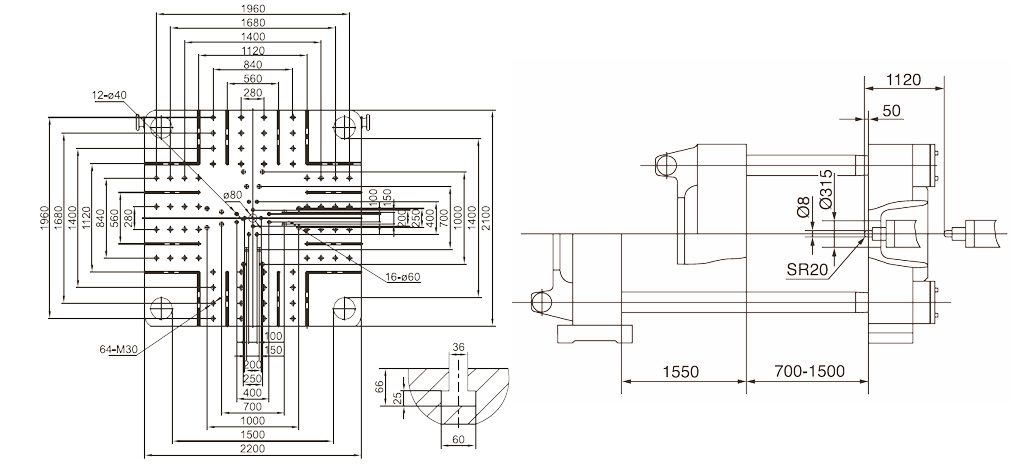

ГАБАРИТЫ ПЛИТ

Основные особенности термопластавтоматов NEW HAITAI серии NHTX

Узел смыкания:

- Пятиточечный, двухсторонний коленно-рычажный механизм;

- Гидравлическая, механическая и электрическая системы обеспечения безопасности;

- Пять и более съёмных толкателей, в зависимости от класса ТПА;

- Водяная гребёнка (Ротаметр) для контроля охлаждения пресс-формы;

- Автоматическая централизованная система смазки рычажного механизма;

- Высокомоментный гидромотор для регулировки высоты инструмента (пресс-формы);

- Позиционные линейки на движение плиты и толкателей;

- Съемное центровочное кольцо на неподвижной плите, защищает плиту от износа.

Узел впрыска:

- Позиционная линейка для контроля положения впрыска;

- Высокомоментный гидромотор узла пластикации;

- Защитный кожух системы обогрева цилиндра;

- Устройство центровки сопла;

Электроника:

- Высокотехнологичный контроллер управления;

- Большой, цветной ЖК дисплей;

- Предустановленные технические параметры;

- Защита параметров паролем;

- Память компьютера на 499 пресс-форм;

- Мониторинг цикла литья в реальном времени;

- Звуковая аварийная сигнализация;

- Автоматическая коррекция отклонений температуры;

- Устройство защиты электродвигателя;

- Аппаратное обеспечение системы включения – выключения, функция диагностики входов и выходов;

- Розетки для подключения питания периферии;

- Световой индикатор;

- Кнопка аварийной остановки.

Гидравлика:

- Быстросъёмный всасывающий фильтр надежно очищает масло от загрязнений;

- Магнитные ловушки в маслобаке, задерживают стружку, препятствуя её попаданию в гидросистему;

- Визуальный контроль уровня масла;

- Система охлаждения гидравлического масла;

- Байпасный фильтр тонкой очистки гидравлического масла.
